一文看懂意法半導體STM32F756NGH6微控制器的參數、優缺點、應用和引腳封裝圖

來源：意法半導體| 發布日期：2023-12-18 14:07

ST(意法半導體)的型號STM32F756NGH6屬于MCU微控制器，基于高性能ARM?Cortex?-M7 32位RISC內核，工作頻率高達216MHz。Cortex?-M7內核具有單浮點單元(SFPU)精度，支持所有ARM?單精度數據處理指令和數據類型。它還實現了一整套DSP指令和一個增強應用程序安全性的內存保護單元(MPU)。

STM32F756NGH6包含高速嵌入式存儲器，閃存高達1兆字節，320千字節SRAM(包括用于關鍵實時數據的64千字節數據TCM RAM)，16千字節指令TCM RAM(用于關鍵實時例程)，4千字節備份SRAM，在最低功耗模式下可用，以及連接到兩條APB總線的大量增強型I/O和外圍設備，兩個AHB總線、32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連。

STM32F756NGH6均提供三個12位ADC、兩個DAC、一個低功耗RTC、十三個通用16位定時器(包括兩個用于電機控制的PWM定時器和一個可用于停止模式的低功耗定時器)、兩個通用32位定時器、一個真隨機數發生器(RNG)和一個加密加速單元。

STM32F756NGH6的功能特點

1、高性能處理器：搭載了ARM Cortex-M7內核，最高主頻達216 MHz，具備DSP指令集和浮點運算單元(FPU)，能夠處理復雜的算法和圖形處理任務。

2、大容量存儲器：集成了1MB的閃存和320KB的SRAM，可以滿足大規模應用程序的存儲需求。

3、多種接口：支持多種外設接口，包括USB OTG、Ethernet、CAN、SDIO、UART、SPI、I2C等，可以靈活連接各種外部設備。

4、高性能圖形處理能力：內置支持TFT-LCD顯示控制器和外設并口，能夠?qū)崿F(xiàn)復雜的圖形界面和圖像處理功能。

5、先進的安全性保護：集成了多種安全機制，包括STM32內置的加密加速器和安全固件升級功能，能夠保護系統免受惡意攻擊。

6、豐富的外設功能：具備多路模擬、數字轉換器(ADC/DAC)、定時器、PWM等外設，能夠滿足各種應用的需求。

STM32F756NGH6的應用領域

STM32F756NGH6是一款高性能的MCU微控制器，其主要應用領域如下：

1、工業控制和自動化：STM32F756NGH6可用于工業控制系統、工業自動化、機器人控制、智能制造和監控系統等領域。其高性能和豐富的外設能夠?qū)崿F(xiàn)復雜的控制和數據處理任務。

2、智能家居和物聯網(IoT)：STM32F756NGH6可用于智能家居設備、智能傳感器、無線通信模塊和物聯網設備，以實現數據采集、處理和無線通信功能。其低功耗模式和豐富的通信接口使其非常適合于物聯網應用。

3、醫療設備：在醫療設備領域，STM32F756NGH6可以用于醫療監測設備、醫療影像設備、診斷儀器和醫療儀器控制等應用。其高精度的數據處理能力和可靠性使其成為醫療設備制造商的首選。

4、通信設備：STM32F756NGH6可應用于通信設備，包括基站控制器、通信網關、數據傳輸設備和網絡路由器等。其豐富的通信接口和高性能處理器可以滿足通信設備對于高速數據傳輸和復雜控制的需求。

STM32F756NGH6的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

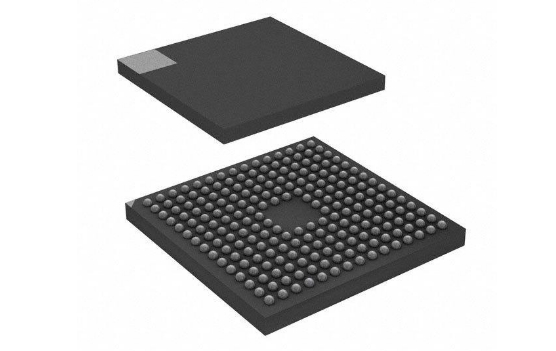

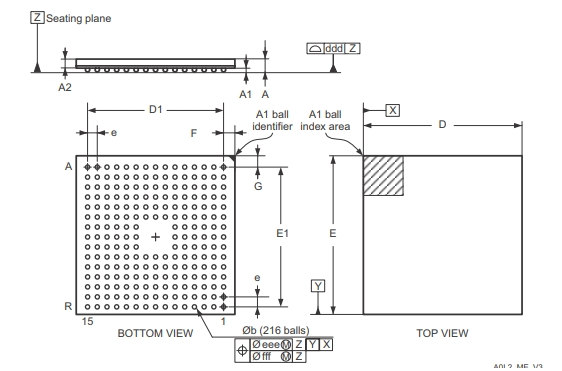

封裝：216-TFBGA(13x13)

包裝：托盤

核心處理器：ARM Cortex-M7

內核規格：32-位

速度：216MHz

連接能力：CANbus，以太網，HDMI-CEC，I2C，IrDA，LINbus，MMC/SD，SAI，SPDIFRX，SPI，UART/USART，USB OTG

外設：欠壓檢測/復位，DMA，LCD，POR，PWM，WDT I/O數 168

程序存儲容量：1MB(1M x 8)

程序存儲器類型：閃存
