Altera(阿爾特拉)生產的型號EPM240T100C5N屬于CPLD芯片，屬于MAX?II系列，也是快速啟動的非易失性cpld系列，基于0.18 μ m, 6層金屬閃光過程，密度從240到2210邏輯元素(LEs)(128到2210等效宏細胞)和8 Kbits的非易失性存儲。

與其他CPLD體系結構相比，MAX II設備提供高I/O計數、快速性能和可靠的擬合。MAX II設備具有MultiVolt?核心、用戶閃存(UFM)塊和增強的系統內可編程性(ISP)，旨在降低成本和功耗，同時為總線橋接、I/O擴展、上電復位(POR)和排序控制以及設備配置控制等應用提供可編程解決方案。

阿爾特拉EPM240T100C5N的功能特點

1、低成本、低功耗CPLD；

2、即時啟動，非易失性架構；

3、待機電流低至29 μ A；

4、提供快速傳播延遲和時鐘到輸出時間；

5、提供四個全局時鐘，每個邏輯數組塊(LAB)有兩個時鐘可用；

6、UFM塊高達8 Kbits的非易失性存儲；

7、多伏核心，使外部供電電壓的設備或3.3 V/2.5 V或1.8 V；

8、支持3.3v、2.5v、1.8v、1.5v邏輯電平的多伏I/O接口；

9、總線友好的架構，包括可編程回轉速率，驅動強度，母線，可編程上拉電阻；

10、Schmitt觸發器支持耐噪音輸入(每引腳可編程)；

11、I/ o完全符合外圍組件互連特殊興趣組(PCI SIG) PCI本地總線規范修訂版2.2，用于在66 MHz下3.3 v操作；

12、支持hot-socketing；

13、內置聯合測試行動組(JTAG)邊界掃描測試(BST)電路符合IEEE標準1149.1-1990；

14、ISP電路符合IEEE Std. 1532。

阿爾特拉EPM240T100C5N的應用領域

EPM240T100C5N靈活性和可編程性使其適用于多個領域，部分應用領域如下：

1、電子消費產品：EPM240T100C5N可以應用于電視、音響、數字相機、智能手機等消費電子產品中，用于實現各種功能的邏輯控制和信號處理。

2、工業自動化：在工業控制系統、自動化設備、機器人技術等領域中，EPM240T100C5N可以用于實現各種控制和數據處理功能，提高生產效率和精度。

3、通信設備：在網絡通信設備、無線通信設備、衛星通信設備等領域中，EPM240T100C5N可用于實現數據傳輸、信號處理、協議轉換等功能。

4、醫療設備：在醫療影像設備、生命監測設備、治療設備等醫療器械中，EPM240T100C5N可以實現數據處理、圖像處理、控制邏輯等功能。

阿爾特拉EPM240T100C5N的中文參數

品牌：Altera(阿爾特拉)

產品分類：CPLD復雜可編程邏輯器件

系列：MAX? II

邏輯元件/塊數：240

宏單元數：192

包裝：托盤

I/O 數：80

可編程類型：系統內可編程

工作溫度：0°C ~ 85°C(TJ)

延遲時間：tpd(1) 最 大值 4.7 ns

安裝類型：表面貼裝型

供電電壓 - 內部：2.5V，3.3V

封裝：100-TQFP

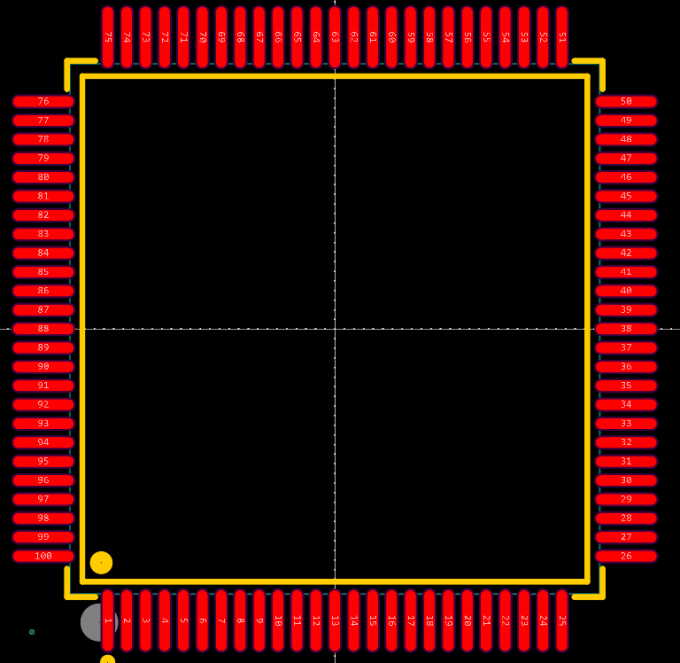

阿爾特拉EPM240T100C5N的引腳圖

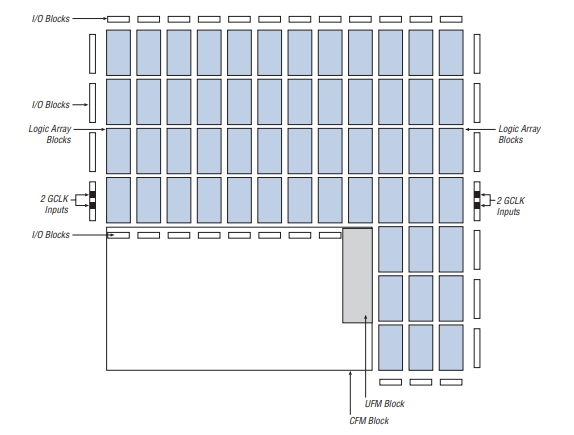

阿爾特拉EPM240T100C5N設備平面圖

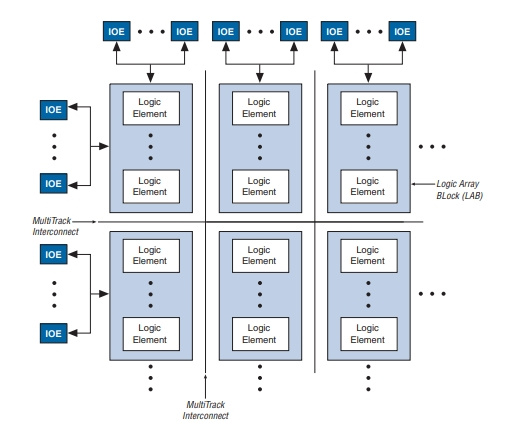

阿爾特拉EPM240T100C5N的原理圖

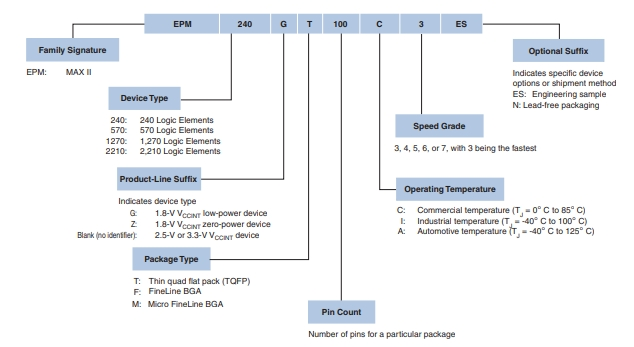

阿爾特拉EPM240T100C5N的型號解釋圖
