一文讀懂意法半導體STM32F779IIT6微控制器工作原理、參數、應用和引腳封裝

來源：意法半導體| 發布日期：2023-12-16 16:41

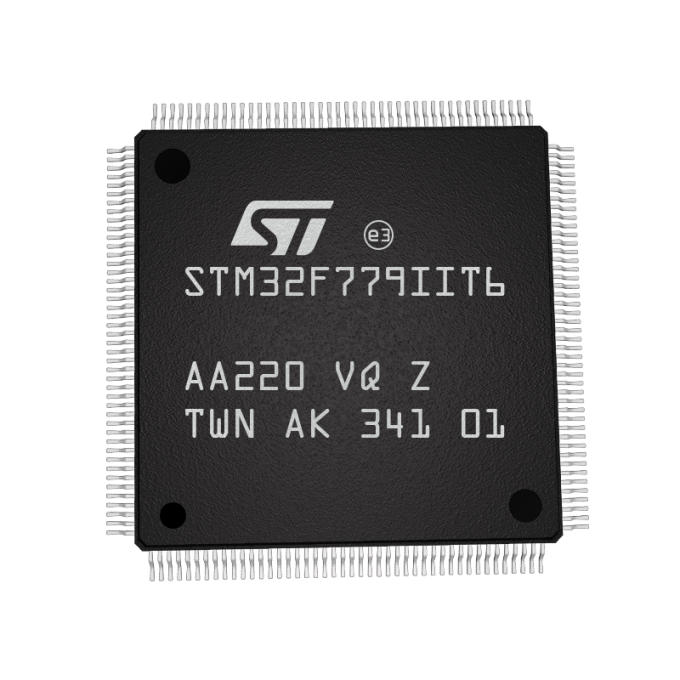

ST(意法半導體)的型號STM32F779IIT6屬于32位MCU微控制器，采用高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達216MHz。Cortex?-M7內核具有浮點單元(FPU)，支持Arm?雙精度和單精度數據處理指令和數據類型。它還實現了一整套DSP指令和一個增強應用程序安全性的內存保護單元(MPU)。

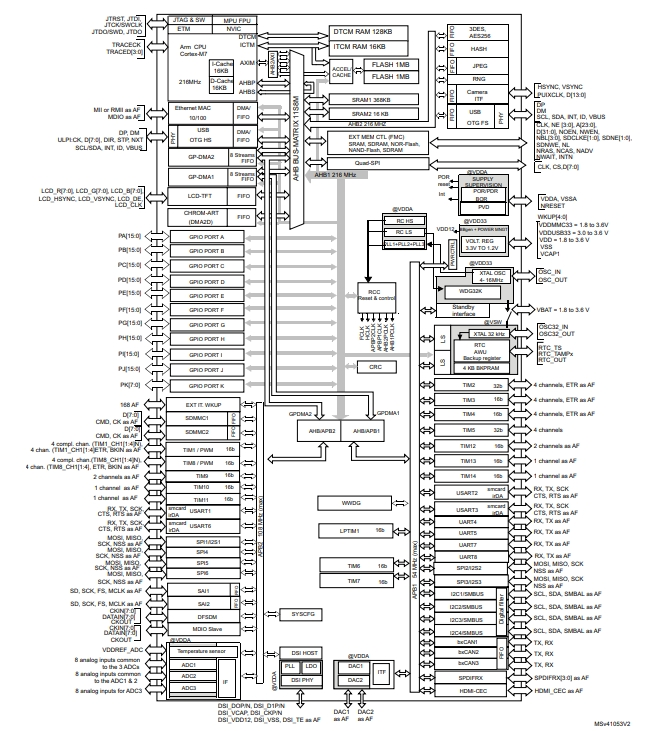

STM32F779IIT6包含高速嵌入式存儲器，閃存容量高達2M字節、512 KB SRAM(包括用于關鍵實時數據的128 KB數據TCM RAM)、16 KB指令TCM RAM(用于關鍵實時例程)、4 KB備份SRAM，以及連接到兩條APB總線、兩條AHB總線、32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連的大量增強型I/O和外圍設備。

STM32F779IIT6提供三個12位ADC、兩個DAC、一個低功耗RTC、十二個通用16位定時器(包括兩個用于電機控制的PWM定時器)、兩個通用32位定時器、一個真隨機數發生器(RNG)和一個加密加速單元。它們還具有標準和高級通信接口。

意法半導體STM32F779IIT6的功能特點

1、高性能處理器：搭載ARM Cortex-M7內核，最高主頻達216MHz，具有高性能的浮點運算能力和高效的數據處理能力。

2、強大的存儲：集成了2MB的閃存和512KB的SRAM，支持外部存儲器擴展，滿足復雜應用程序的存儲需求。

3、多種通信接口：支持多種通信接口，包括多個SPI、I2C、UART、CAN和USB接口，方便與外部設備進行通信和連接。

4、多種模擬和數字接口：集成了多個模擬接口，包括ADC和DAC，以及多個定時器和PWM輸出，支持各種傳感器和外圍設備的連接和控制。

5、豐富的外設：內置了豐富的外設，包括LCD控制器、SDIO接口、以太網MAC和高速的定時器，適用于多種工業控制和嵌入式設備應用。

6、豐富的安全特性：支持硬件加密和安全引導功能，保障系統的數據安全和安全啟動。

二、STM32F779IIT6的應用領域

STM32F779IIT6是一款高性能的32位微控制器產品，其主要應用領域如下：

1、工業控制和自動化：STM32F779IIT6提供了強大的處理能力和豐富的外設，適用于工業控制和自動化領域，包括工業機器人、自動化生產線、PLC(可編程邏輯控制器)等應用。

2、消費類電子產品：STM32F779IIT6具有豐富的通信接口和豐富的外設，適用于消費類電子產品領域，如智能家居設備、智能穿戴設備、智能音頻設備等。

3、醫療電子：STM32F779IIT6在醫療電子設備中也有廣泛的應用，如醫療監測設備、醫療影像設備、醫療診斷設備等，它的高性能和穩定性滿足了醫療設備對實時數據處理和高精度控制的需求。

4、工業物聯網(IIoT)：STM32F779IIT6適用于物聯網設備和系統，例如遠程監控設備、傳感器網絡、智能工廠設備等。

意法半導體STM32F779IIT6的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

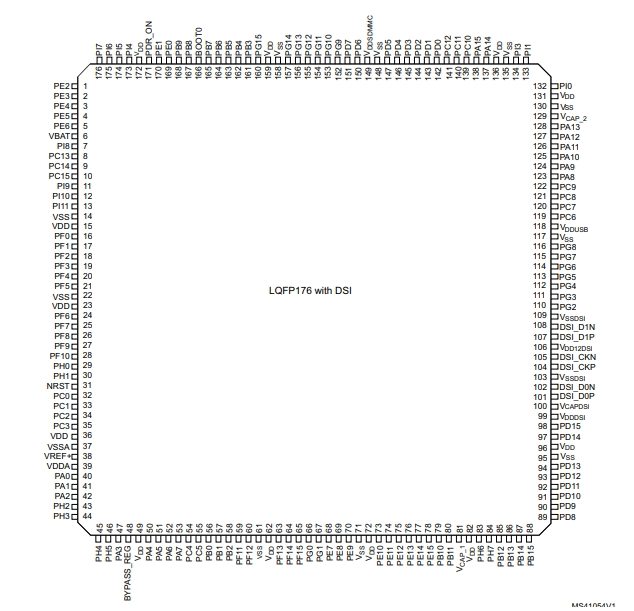

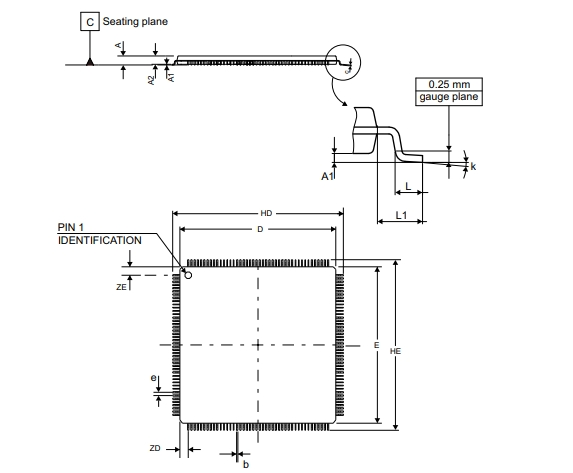

封裝：176-LQFP(24x24)

包裝：托盤

核心處理器：ARM Cortex-M7

內核規格：32-位

速度：216MHz

連接能力：CANbus，EBI/EMI，以太網，I2C，IrDA，LINbus，MMC/SD/SDIO，QSPI，SAI，SPDIF，SPI，UART/USART，USB OTG

外設：欠壓檢測/復位，DMA，I2S，LCD，POR，PWM，WDT

I/O數：132
