ST(意法半導體)的型號STM32F105VCT7屬于32位MCU微控制器，集成了以72MHz頻率運行的高性能ARM?Cortex?-M3 32位RISC內核、高速嵌入式存儲器(高達256KB的閃存和64KB的SRAM)以及連接到兩條APB總線的大量增強型I/O和外圍設備。

STM32F105VCT7提供兩個12位ADC、四個通用16位定時器和一個PWM定時器，以及標準和高級通信接口：最多兩個I2C、三個SPI、兩個I2、五個USART、一個USB OTG FS和兩個CAN。以太網僅在STM32F107xx上可用。

STM32F105VCT7的功能特點

1、ARM Cortex-M3內核：STM32F105VCT7采用了ARM Cortex-M3內核，具有較高的運算性能和能效。該內核具備快速執行處理器指令、龐大的指令集、支持高級斷言和調試功能等特點，適用于復雜的應用場景。

2、高速時鐘和豐富的外設：STM32F105VCT7提供了72MHz的主頻，內置了豐富的外設模塊，例如UART、SPI、I2C、USB、PWM等，可以滿足各種通信和控制需求。同時，它還支持多達80個GPIO引腳，可用于連接外部設備和擴展模塊。

3、多種存儲器選項：STM32F105VCT7內置了256KB的閃存存儲器，用于存儲應用程序和數據。此外，還配備有64KB的SRAM，用于高速數據讀寫。同時，它還支持外部存儲擴展，如NAND Flash、SD卡等，滿足對大容量數據存儲的需求。

4、豐富的安全機制：為了保護系統安全，STM32F105VCT7采用了多種安全機制，如讀保護、寫保護、可選的硬件加密引擎等。這些機制可以有效防止非法訪問和數據泄露，提高系統的可靠性。

5、低功耗模式：STM32F105VCT7支持多種低功耗模式，包括運行、睡眠和停止模式。通過設置相應的模式，可以降低系統功耗并延長電池壽命。

STM32F105VCT7的應用領域

STM32F105VCT7是一款基于ARM Cortex-M3內核的微控制器產品，其主要應用領域如下：

1、工業自動化：STM32F105VCT7具備高性能和強大的外設集成，可用于工業自動化控制系統，如PLC(可編程邏輯控制器)、工業機器人、工廠自動化設備等。

2、智能家居和建筑自動化：STM32F105VCT7可以用于智能家居系統，如家庭安防、智能照明、智能門鎖、溫度控制等。它還可以用于建筑自動化系統，如樓宇管理、照明控制、通風系統等。

3、醫療設備：STM32F105VCT7可用于醫療設備，如醫療監護儀、心電圖儀、血壓監測儀等。其低功耗和高性能的特點使得它在醫療設備中有廣泛的應用。

4、智能交通：在智能交通領域，STM32F105VCT7可以用于交通信號燈、智能車輛控制、交通監控系統等。

5、工業機器人：STM32F105VCT7的高性能和強大的外設集成使得它適合用于工業機器人控制系統，如機械臂、焊接機器人等。

STM32F105VCT7的參數

品牌：ST(意法半導體)

產品分類：32位MCU

I/O數：80

程序存儲容量：256KB(256K x 8)

封裝：100-LQFP(14x14)

程序存儲器類型：閃存

商品標簽：通用類MCU

RAM大小：64K x 8

核心處理器：ARM Cortex-M3

電壓-供電(Vcc/Vdd)：2V ~ 3.6V

內核規格：32-位

數據轉換器：A/D 16x12b;D/A 2x12b

速度：72MHz

振蕩器類型：內部

連接能力：CANbus，I2C，IrDA，LINbus，SPI，UART/USART，USB OTG

工作溫度：-40°C ~ 105°C(TA)

外設：DMA，POR，PWM，電壓檢測，WDT

安裝類型：表面貼裝型

基本產品編號：STM32F105

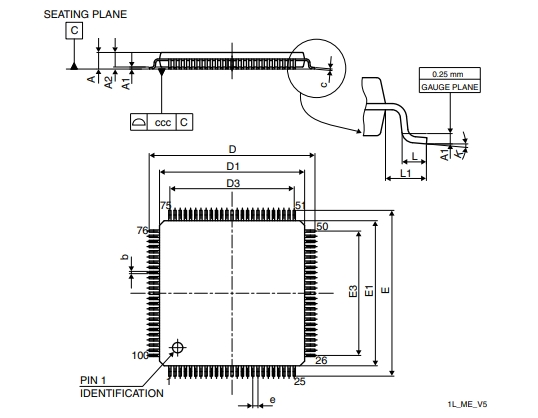

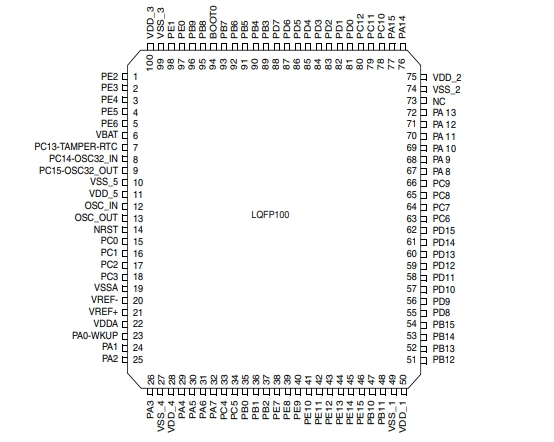

STM32F105VCT7的引腳封裝圖

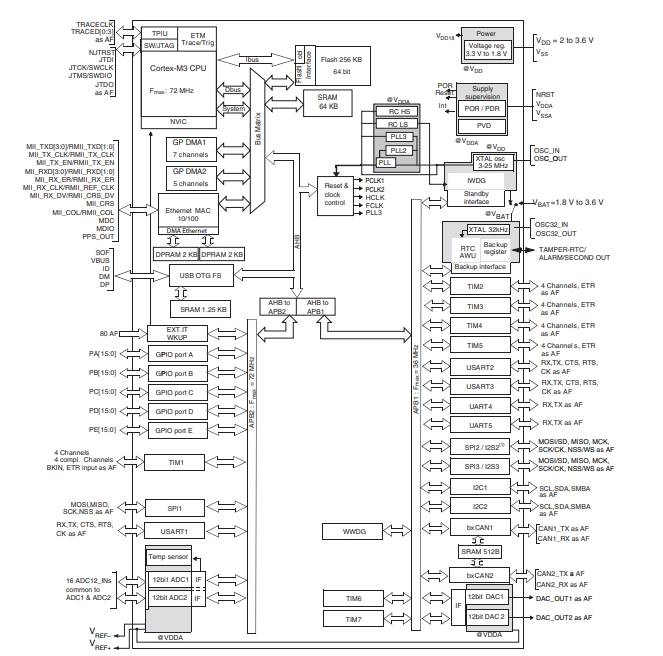

STM32F105VCT7的原理圖

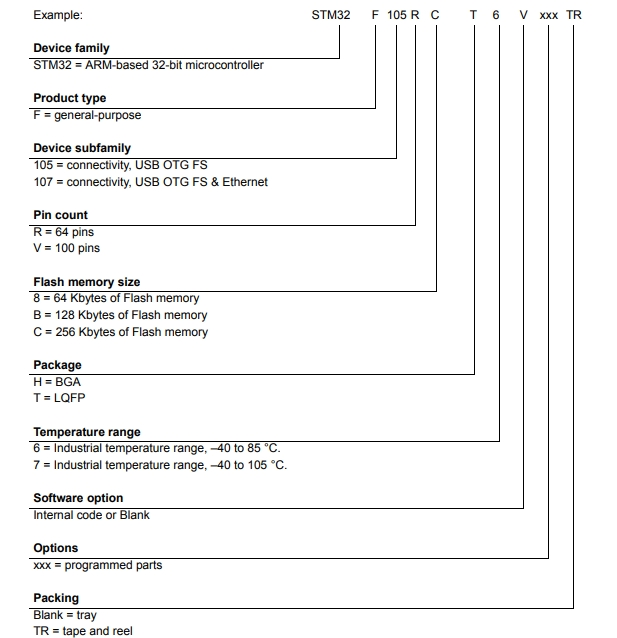

STM32F105VCT7的料號解釋圖
