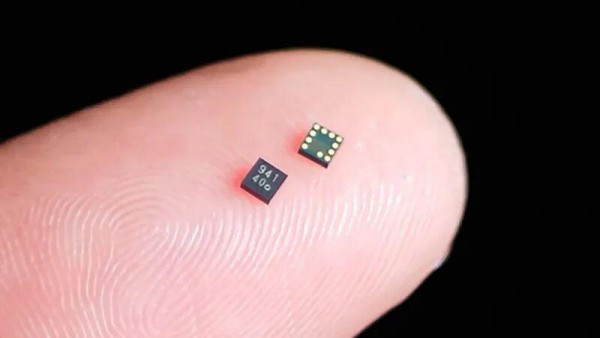

AKM超高靈敏度3D磁傳感器，實現超低功耗
【導讀】旭化成微電子(AKM)的3D磁傳感器AK09940A，使用TMR磁傳感器，實現了世界頂級的超低噪聲、超低功耗特性，是AK09940的兼容升級版。AK09940A相較于AK09940，追加配置了低功耗模式、高速采樣模式、以及外部觸發模式，應用范圍更加廣泛。
利用AK09940A的超高靈敏度和超低噪聲特性，可將其應用于AR/VR設備或者其他可穿戴設備中，以提高設備的動態追蹤精度。
AK09940A能夠對微小的磁場晃動、磁場泄漏、磁場變形進行高精度三軸測量，適用于不特定微弱磁場情景中的故障檢測和位置檢測等。此外，AK09940A的超低功耗特性，使其能夠被靈活應用在可穿戴設備、IoT設備等對電池體積要求高的產品中。
AK09940A已于2023年二季度量產。
【產品特征】
超低噪聲，超低功耗
實現了120nTrms的超低噪音和16μA@100Hz的超低功耗，適用于使用小體積電池的設備。
配備高速ODR模式
實現了最高2.5kHz的高速采樣，適用于動態追蹤。
配備外部觸發模式
配備外部觸發輸入功能和規范串行接口，可供多個傳感器同步測量。
應用
增強現實、虛擬現實設備 (AR/VR)
可穿戴設備
故障檢測設備
磁性金屬探傷檢測設備
磁性金屬異物檢測設備
相關推薦
-
-

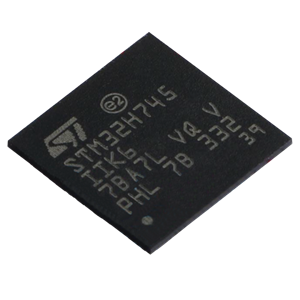

一文看懂STM32H745IIK6微控制器優缺點、參數、應用和引腳封裝
