Bourns推出汽車級半屏蔽功率電感器系列，具有高達150°C的高工作溫度
美國柏恩 Bourns, Inc.，今日宣布了一款新的符合AEC-Q200標準的汽車級半屏蔽功率電感系列，其工作溫度范圍從-40°C到150°C。Bourns?型號SRN8040HA系列采用公司先進的磁性硅基涂層技術構建，提供卓越的磁屏蔽，同時還能實現更高的工作溫度。
符合AEC-Q200標準的電感系列采用磁性硅基涂層技術構建，具有卓越的磁屏蔽性能，并支持更高的工作溫度

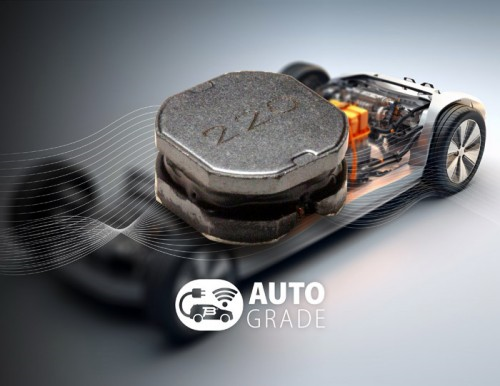

Bourns?型號SRN8040HA半屏蔽功率電感器
2023年6月22日，美國柏恩 Bourns, Inc.全球知名電子組件領導制造供貨商，今日宣布了一款新的符合AEC-Q200標準的汽車級半屏蔽功率電感系列，其工作溫度范圍從-40°C到150°C。Bourns?型號SRN8040HA系列采用公司先進的磁性硅基涂層技術構建，提供卓越的磁屏蔽，同時還能實現更高的工作溫度。
與非屏蔽電感器相比，Bourns的新型高溫電感器被設計為釋放更低的磁場輻射，并且也是完全屏蔽鐵氧體電感器的更具成本效益的替代品。型號SRN8040HA系列支持高電流容量，飽和電流Isat范圍為1.3 - 15 A，加熱電流Irms范圍為1.0 - 10.0 A。這些電感的特性和功能使它們特別適合汽車，消費，工業和電信電子應用中的DC-DC轉換器和電源，這些應用通常要求更高的電感可靠性。
Bourns?型號SRN8040HA半屏蔽功率電感系列現已上市，全系列均符合RoHS標準*和無鹵**。
