芯片之謎：幾千萬晶體管如何構建

從電腦、手機到電視、汽車，現代科技離不開芯片的支持。而芯片中最重要的組成部分——晶體管，究竟是如何在微小的芯片內實現的呢？

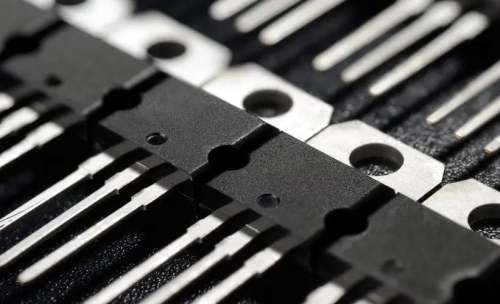

晶體管的基礎結構

晶體管是一種基于半導體材料的電子器件，其基礎結構包括三部分：源極、漏極和柵極。其中源極和漏極是連接電路的兩端，柵極則控制著晶體管的導電狀態。

制造晶體管的工藝

制造晶體管的過程需要先通過光刻技術在芯片表面制造出導電層、絕緣層和控制層。隨后，通過離子注入或擴散等方式將半導體材料中摻入不同類型的雜質，形成n型或p型半導體。最后，通過金屬化和封裝等步驟，將制造好的晶體管集成到芯片中。

晶體管的功能

晶體管在現代電子設備中扮演著重要的角色，可以實現信號放大、電路開關以及數字邏輯運算等功能。而在微處理器中，幾千萬晶體管的組合可以實現計算機的高速運算和復雜數據處理。

晶體管的發明開創了電子技術的新時代，其在現代科技中的應用已經不可或缺。而通過不斷的技術創新和工藝改進，晶體管的數量和性能也在不斷提升，為我們帶來更多的便利和可能。
