讓光明照亮黑暗，揭秘光敏傳感器工作原理
什么是光敏傳感器？
光敏傳感器，也叫光敏三極管，是一種能夠將光信號轉換成電信號的電子元器件。一般由兩個PN結和一個中間的P型或N型半導體構成，能夠感知光線的強度和頻率，并將其轉化為電信號輸出。
光敏傳感器的工作原理是什么？
當光線射入光敏傳感器時，光子會被材料吸收，釋放出電子，從而改變材料的電導率。這種光電效應就是光敏傳感器的工作原理。當光線強度增加時，電流也會隨之增加，從而輸出信號的電壓也會隨之變化。
光敏傳感器的應用領域有哪些？
由于光敏傳感器能夠感知光線，所以它在很多領域都有廣泛的應用。比如在照相機、光電計數器、光電門等光電元器件中，光敏傳感器都扮演著重要的角色。此外，它還可以用于環境監測、生物醫學、安防等領域。
光敏傳感器作為一種能夠將光信號轉換成電信號的電子元器件，已經在我們生活的各個領域中得到廣泛的應用。我們對其工作原理的了解，不僅可以更好地理解現代技術的發展，還可以讓我們更好地利用它，為我們的生活帶來更多的便利。
推薦產品+
相關推薦
-
-

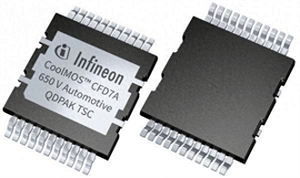

英飛凌推出適用于高能效電動汽車快充的650V CoolMOS CFD7A
向電動汽車的加速轉型推動汽車充電系統取得了重要的創新成果，這愈發需要更具成本效益的高性能功率電子器件。為此，英飛凌科技股份公司（FSE代碼：IFX / OTCQX代碼：IFNNY）推出QDPAK封裝，進一步擴展其650 V CoolMOS? CFD7A產品陣容。與行業熟知的TO247 THD器件相比，采用QDPAK封裝的產品系列具有同等的散熱能力，但電氣性能更高，能夠在車載充電器和DC-DC轉換器中實現高效的能源利用。650 V CooMOS CFD7A高效且強大的電動汽車充電系統有助于縮短充電時間、減輕汽車重量、提高設計靈活性并降低汽車的總體擁有成本。這一新產品系列通過頂部和底部冷卻封裝實現了多種功能和優勢特性，是對現有CoolMOS CFD7A產品系列的有效補充。QDPAK TSC封裝使設計人員能夠實現更高的功率密度和更佳的PCB空間利用率。650 V CoolMOS CFD7A提供了支持在高壓應用中可靠運行的多項重要功能。由于降低了寄生電感，該器件可以最大程度地減少電磁干擾（EMI），確保清晰的信號和穩定的性能。開爾文源極引腳提高了電流檢測的精度，即使在惡劣條件下也能保證測量的準確性。該器件具有適合高壓應用的爬電距離，以及在25°C溫度環境下高達694 W的大電流能力和高功率耗散（Ptot）能力，是一款適用于各種高壓應用的強大通用器件。采用基于QDPAK TSC封裝的650 V CoolMOS CFD7A器件，進行新系統設計，將最大限度地利用PCB空間，使功率密度加倍，并通過板級去耦加強散熱管理。這種方法簡化了裝配、避免了電路板堆疊，并減少了對連接器的需求，從而降低了系統成本。該電源開關可降低高達35%的熱阻，提供比標準冷卻解決方案更優的高功率耗散能力。該特性克服了在底部冷卻SMD設計中采用FR4 PCB所帶來的熱限制，顯著提高了系統性能。經過優化的電源環路設計將驅動器置于電源開關附近，通過降低雜散電感和芯片溫度來提高可靠性。總之，這些特性有助于構建一個具有高成本效益、穩健、高效的系統，能夠很好地滿足現代化的充電需求。正如2023年2月所宣布的，適合高功率應用的QDPAK TSC封裝已注冊為JEDEC標準，通過統一的標準封裝設計和占板面積，推動TSC封裝在新型設計中的廣泛采用。為進一步加快這一轉型，英飛凌還將于2024年發布更多用于車載充電器和DC-DC轉換器的、采用QDPAK TSC封裝的車規級器件，例如750 V CoolSiC?器件和1200 V CoolSiC?器件等。供貨情況650 V CoolMOS CFD7A器件采用了QDPAK封裝，共有兩個版本，分別采用了頂部冷卻（TSC）封裝和底部冷卻（BSC）封裝兩種形式。兩個版本現在均可訂購。關于英飛凌英飛凌科技股份公司是全球功率系統和物聯網領域的半導體領導者。英飛凌以其產品和解決方案推動低碳化和數字化進程。該公司在全球擁有約58,600名員工，在2023財年（截至9月30日）的營收約為163億歐元。英飛凌在法蘭克福證券交易所上市（股票代碼：IFX），在美國的OTCQX國際場外交易市場上市。英飛凌中國英飛凌科技股份公司于1995年正式進入中國大陸市場。自1995年10月在無錫建立第一家企業以來，英飛凌的業務取得非常迅速的增長，在中國擁有約3,000多名員工，已經成為英飛凌全球業務發展的重要推動力。英飛凌在中國建立了涵蓋研發、生產、銷售、市場、技術支持等在內的完整的產業鏈，并在銷售、技術研發、人才培養等方面與國內領先的企業、高等院校開展了深入的合作。
-
-

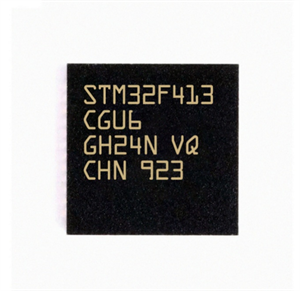

意法半導體STM32F413CGU6微控制器的工作原理、參數、應用及封裝引腳圖
