斥資226億元，德州儀器（TI）計劃在馬來西亞新建兩座工廠

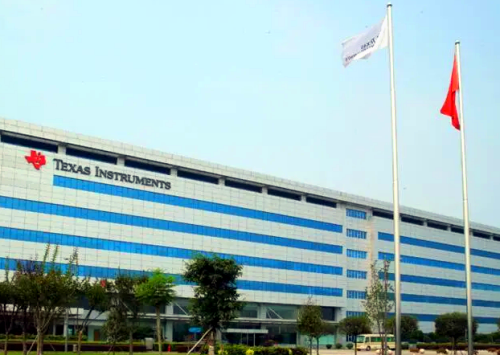

近期德州儀器（TI）宣布將在馬來西亞吉隆坡和馬六甲新建兩座組裝和測試工廠，預計到2030年滿足TI大約90%的組裝和測試需求，以更好確保其產品供應的穩定性。
TI在吉隆坡的新工廠建設在既有工廠旁邊，計劃投資達96億令吉 （約合人民幣149億元）。預計將于今年晚些時候開工建設，最早將于2025年投產。
同時，TI在馬六甲的新工廠選址在既有組裝測試廠旁邊，將建設6層廠房，并將與TI現有工廠相連。這座新工廠預計投資高達50億令吉（約合人民幣77億元），預計最早將于2025年投產。
據悉，全面投產后，TI 在馬來西亞新建的工廠每天將組裝和測試數以億計的模擬和嵌入式處理芯片，這些芯片將應用于電動汽車等各個領域。
據悉，TI在全球擁有15個制造基地，包括晶圓廠、組裝和測試工廠等。
相關推薦
-
-
解讀德州儀器MCU單片機新品：帶NPU的C2000有什么不同？
近日，德州儀器（TI）宣布推出了兩款全新的實時微控制器系列——TMS320F28P55x系列和F29H85x系列。其中，TMS320F28P55x系列不僅內部集成了浮點單元 (FPU)、三角函數加速器 (TMU) 和 VCRC（循環冗余校驗）擴展指令集，同時該系列器件還內部集成了NPU計算單元，進一步增強了該系列MCU對算法模型的支持能力。據介紹，TMS320F28P55x系列是德州儀器C2000實時微控制器系列中一款可擴展、超低延遲器件，因此也被定義為業界首款集成NPU的實時MCU。德州儀器C2000基于32位C28x DSP內核打造，主頻達到了150MHz。C28x DSP內核針對實時性應用做了專門的優化，借鑒了DSP、RISC和MCU內核的領先特性，能夠高效實現數據和指令的并行執行，因此在實時性方面，32位C28x DSP內核表現出來的能力相當于300MHz主頻的ArmCortex-M7內核。當然，C28x DSP內核不只是實時性強，其處理能力也很出色，支持FPU、TMU和VCRC。其中，通過 IEEE 754單精度浮點單元FPU32可以擴展C28x DSP內核CPU方面的能力，增加單精度浮點運算的寄存器和指令；TPU則能夠更進一步，利用C28x DSP內核和FPU計算能力，支持非線性比例積分微分 (NLPID) 控制，加速三角函數方面的運算性能；VCRC提供了一種簡單的方法來驗證大型數據塊、通信包、代碼段里面數據的完整性。當然，C28x DSP內核也具有極強的除法能力，提供快速整數除法單元，支持無符號和有符號格式。TMS320F28P55x系列也提供可編程控制律加速器 (CLA)，能夠將大量的常見任務從主C28x CPU上卸載。CLA是一款與CPU并行執行的獨立32位浮點數學加速器，支持IEEE 754單精度浮點指令，在實時信號鏈性能方面相當于基于200MHz Arm Cortex-M7的器件。此外，CLA 自帶專用存儲資源，它可以直接訪問典型控制系統中所需的關鍵外設。與硬件斷點和硬件任務切換等主要特性一樣，ANSI C子集支持是標準配置。在計算能力上，TMS320F28P55x系列最顯著的改變是增加了NPU。NPU的設計目的是進行深度學習計算，具有非常高的計算效率和能耗效率，能夠在短時間內完成大規模的神經網絡計算任務?，其主要的優勢包括高效性、低延遲、穩定性和可編程性?。通過加入NPU計算單元，TMS320F28P55x系列可以使用預先訓練的模型支持機器學習推理。NPU能夠處理600–1200MOPS（兆次運算/秒），并且為電弧故障檢測或電機故障檢測提供模型支持，與僅基于軟件的實現方案相比，將NN推理周期改進了高達10倍。使用TI的Model Composer GUI或Tiny ML Modelmaker加載和訓練模型，以獲得高級功能集。TMS320F28P55x系列的主要應用領域是電機驅動器，電器，混合動力、電動和動力總成系統，太陽能和電動汽車充電，數字電源，車身電子裝置與照明，測試與測量。目前，在一些國家和地區，光儲充系統和數字電源需要強制提供拉弧檢測的能力，以提升系統的安全性和可靠性。目前，德州儀器也提供AI電弧故障檢測工程算法，感興趣的工程師可以到德州儀器官網進行深入的了解。那么，在擁有集成NPU的MCU之后，德州儀器MCU可以更好地支持這些算法，以幫助終端提升智能化的水平和效率。還有一點需要特別指出的是，TMS320F28P55x系列支持使用GaN和SiC技術。同時，TMS320F28P55x系列也是高度集成的MCU產品系列，支持高達1088KB的閃存存儲器，可以將其分解為四個256KB存儲體和一個64KB存儲體，這五個存儲器是相對獨立的，且都支持ECC保護功能。片上集成5個3.9MSPS 12位模數轉換器(ADC)，每個ADC具有四個集成后處理塊 (PPB)，還有個帶12位參考數模轉換器(DAC) 的窗口比較器(CMPSS)，這些模擬單元能夠與處理單元和PWM單元緊密耦合，以提供更好的實時信號鏈性能。在系統外設方面，TMS320F28P55x系列提供6通道直接存儲器存取 (DMA) 控制器，91個獨立可編程多路復用通用輸入/輸出 (GPIO)，以及增強型外設中斷擴展 (ePIE)；在通信外設方面，TMS320F28P55x系列一個電源管理總線 (PMBus) 接口，各種業界通用通信端口（如SPI、SCI、I2C、PMBus、LIN和CAN）。
-
-
MICROCHIP微芯ATMEGA128A-AU單片機的中文參數、應用領域和功能特點
MICROCHIP微芯ATMEGA128A-AU單片機是一款基于AVR架構的高性能8位微控制器，以下是它的中文參數、應用領域和功能特點：中文參數?CPU內核?：AVR RISC?工作頻率?：最高16MHz?程序存儲器?：128KB Flash?數據存儲器?：4KB SRAM?EEPROM?：可選(具體取決于封裝和型號，某些版本可能不包含EEPROM)?ADC?：8路10位，最高可達150kSPS(每秒采樣次數)?PWM通道?：多個(具體數量取決于型號，通常支持高級和靈活的PWM輸出)?USART?：至少一個USART接口，支持同步/異步通信?SPI?：支持SPI主/從模式，便于與多種外設通信?I2C(TWI)?：支持兩線接口通信，常用于與傳感器和存儲器等設備通信?定時器/計數器?：多個(包括基本定時器、高級定時器、看門狗定時器等)?中斷源?：豐富的中斷資源，支持外部中斷、定時器中斷、ADC中斷等?I/O端口?：53條可編程I/O線路?電源電壓?：2.7V至5.5V?功耗?：在休眠模式下功耗極低，適合電池供電的應用?封裝?：提供多種封裝形式，如TQFP-64等?工作溫度范圍?：-40°C至+85°C應用領域?工業控制?：ATMEGA128A-AU可用于控制和監控各種傳感器和執行器，實現高效的生產自動化。?汽車電子?：可用于電池管理系統(BMS)、電機控制系統等關鍵部件，提高汽車的性能和安全性。?智能家居?：作為智能家居系統的主控制器，負責各種傳感器、執行器、家電等的控制和協調。?醫療設備?：可用于控制醫療設備、監測生理參數等，提高醫療設備的可靠性和安全性。?消費電子?：可用于各種智能設備中，如智能手環、智能手表、智能音箱等。功能特點?高性能、低功耗?：采用先進的CMOS制程技術，使得該微控制器在保持高性能的同時，能夠顯著降低功耗。?豐富的外設資源?：內置ADC、PWM、USART、SPI、I2C等外設，支持多種通信協議和數據轉換。?強大的編程能力?：支持C/C++和匯編語言等多種編程語言，提供JTAG和ISP等編程接口，方便開發和調試。?多種省電模式?：提供六種軟件可選省電模式，可根據應用需求調整功耗。?易于集成和擴展?：提供多種封裝形式，方便與其他電路和系統集成。綜上所述，ATMEGA128A-AU單片機憑借其卓越的性能和豐富的功能特點，在多個領域都有廣泛的應用。如果您需要更詳細的信息或具體的采購建議，請隨時聯系我。
