芯圣電子推出增強型8位車規級觸摸微處理器HC8AT3541
HC8AT3541 是一顆采用高速低功耗 CMOS 工藝設計開發的增強型 8 位車規級觸摸微處理器，內部包含 32K Bytes FLASH 程序存儲器，256 Bytes IRAM和 1K Bytes XRAM，最多 30個雙向 I/O 口，1 個外設功能引腳全映射模塊 PTM ，5 個 16 位定時器/計數器，3 組 12 位帶死區控制互補 PWM，1 個 8 位 PWM， 2 個 UART，1 個 SPI，一個 IIC，支持Linbus(提供Linbus stack)，最多 26 個外部中斷，最多 16 通道電容觸摸按鍵檢測，最多 16+2 路 12 位 ADC，四種系統工作模式（正常、低速、掉電和空閑）和 19 個中斷源，觸摸中斷開啟時保持超低功耗。HC8AT3541支持2.9~5.5V的工作電壓與-40℃~+125℃的工作溫度。已通過AEC Q100 - Grade 1認證。

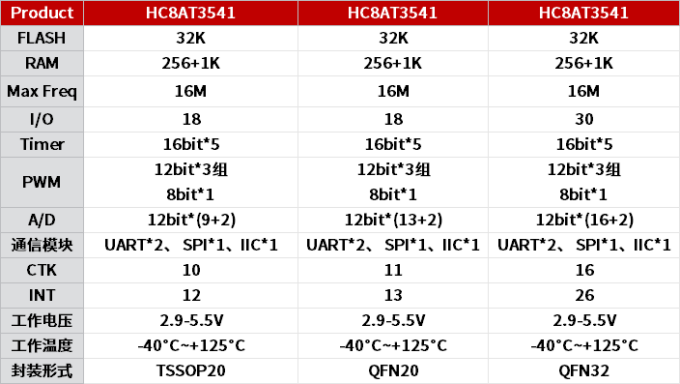

以下為該系列目前在售的型號及對應參數：
HC8AT3541 是增強型 8 位車規級觸摸微處理器，資源豐富，具有高性能，高性價比的優勢，并廣泛適用于汽車內各種ECU應用場景。
HC8AT3541 支持市面上主流的keil開發工具，搭配芯圣電子自研的HC-LINK仿真器和HC-PM51燒錄器，使用戶的開發更為方便快捷。此外，芯圣電子還配備了專業的FAE團隊，為用戶的開發之旅保駕護航！
相關推薦
-
-

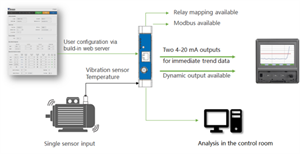

安費諾旗下Wilcoxon品牌的各類振動傳感器介紹
為方便用戶對振動傳感器的產品系列及特點有一個總體的概念，以及對產品參數選型、應用有初步了解，本文針對安費諾旗下的品牌Wilcoxon產線下的振動傳感器做了一個分類，并附相應的減壓參數。安費諾旗下的Wilcoxon，始創于1960年，是一家全球領先的振動監測解決方案提供商，始終致力于幫助用戶有效提升設備性能，確保運營穩定，并降低潛在的維修成本。作為Amphenol公司的一部分，Wilcoxon以其卓越的工程設計，創新的生產技術，以及全球一流的客戶服務以優質專業的狀態監測解決方案而為客戶所認可。Wilcoxon的產品線涵蓋了廣泛的振動傳感器、傳輸模塊、儀器儀表、外殼組件，連接線纜組件和配件等。其振動傳感器種類豐富，包括加速度計、速度傳感器、4-20 mA傳感器等，涵蓋了最基本的振動監測需求，同時也為更高級的應用提供支持，包括一體化傳感器等提供數據采集和處理的咨詢和支持。振動傳感器是預測性維護和設備健康控制的關鍵元件。Wilcoxon的振動傳感器設計精密，制造精良，無論在惡劣的環境中，還是在挑戰性的特殊應用下，都能提供準確、可靠、又有效地監測設備狀態的數據。它們精確檢測出設備振動，即時發現機器的微小變化，幫助分析設備性能，預測設備可能出現的故障，以便能提前采取應對措施。Wilcoxon為眾多行業提供振動傳感器和相關產品，包括制造、化工、石油和天然氣、電力、采礦、食品和飲料及航天等行業，廣泛應用于預測性維護、結構健康監測和產品測試中。高性能傳感器最受客戶歡迎的高性能加速度傳感器，它具有較高的平均故障間隔時間（MTBF），可確保長期穩定 的工作，并且具有更低的靈敏度公差，可實現更精確的測量。Wilcoxon 產品型號786A787A786LF780A/B/C靈敏度100 mV/g100 mV/g100 mV/g100 mV/g靈敏度公差±5%±5%±5%±5% / 10%頻率響應范圍±3 dB, Hz0.5 - 14,0000.5 - 10,0000.1 - 13,0000.5 - 14,000共振頻率30 kHz22 kHz30 kHz30 kHz電器噪音100 Hz5 μg/√Hz5 μg/√Hz3 μg/√Hz5 μg/√Hz最高工作溫度120°C120°C120°C120°C偏置電壓12 VDC12 VDC13 VDC12 VDC接地外殼隔離外殼隔離外殼隔離外殼隔離安裝1/4-28 螺紋孔1/4-28 系留螺絲1/4-28 螺紋孔1/4-28 螺紋孔輸出接頭2-pin MIL-C-5015or4-pin M122-pin MIL-C-5015or 4-pin M122-pin MIL-C-50152-pin MIL-C-5015合規CE, API 670[CSA/ATEX/IECEx]CE, API 670[CSA/ATEX/IECEx]CECE, API 760[CSA/ATEX/IECEx]適用于通過危險區域認證的型號786A，787A和780A。有關認證的詳細信息，請參見產品規格書。可選擇集成線纜786F，787F系列；150℃工作溫度，可選擇HT786系列；應用的500g或更大量程的加速度計可選擇786A-I；集成TEDS的選擇ED786系列；高靈敏度，低頻段系列傳感器Wilcoxon的高靈敏度，低頻傳感器具有擴展的低頻率響應，可檢測高速和低速的振動，因此非常適合關鍵 的慢速旋轉機械的應用。Wilcoxon 產品型號786LF-500787-500731A/P31799LF靈敏度500 mV/g500 mV/g10 V/g500 mV/g靈敏度公差±5%±5%±10%±5%頻率響應范圍±3 dB, Hz0.2 - 14,0000.2 - 10,0000.05 - 4500.1 - 2,500共振頻率30 kHz22 kHz750 Hz18 kHz電器噪音100 Hz1.5 μg/√Hz1.5 μg/√Hz0.004 μg/√Hz1 μg/√Hz最高工作溫度120°C120°C65°C120°C偏置電壓12 VDC12 VDC9 VDC8 VDC接地外殼隔離外殼隔離外殼隔離外殼隔離安裝1/4-28 螺紋孔1/4-28 系留螺絲3/8-16 螺紋孔1/4-28 螺紋孔輸出接頭2-pin MIL-C-5015or 4-pin M122-pin MIL-C-5015or 4-pin M122-pin MIL-C-50152-pin MIL-C-5015or 4-pin M12合規CE[CSA/ATEX/IECEx]CE[CSA/ATEX/IECEx]CECE適用于通過危險區域認證的型號 786-500 和 787-500。有關認證的詳細信息，請參見產品規格書。高靈敏度小尺寸可選擇731A-207；振動+溫度雙輸出雙輸出傳感器可同時進行振動和溫度測量，一次測量獲取更多數據，從而簡化了您的監控設置。Wilcoxon 產品型號786T787T793T-3797T-1靈敏度100 mV/g100 mV/g100 mV/g100 mV/g靈敏度公差±5%±5%±5%±5%頻率響應范圍±3 dB, Hz0.5 - 12,0000.5 - 12,0000.5 - 15,0001.0 - 12,000共振頻率30 kHz22 kHz24 kHz26 kHz電器噪音100 Hz5 μg/√Hz5 μg/√Hz5 μg/√Hz1 μg/√Hz最高工作溫度120°C120°C120°C120°C溫度輸出精度10 mV/°C10 mV/°C10 mV/K10 mV/K偏置電壓12 VDC12 VDC12 VDC12 VDC接地外殼隔離外殼隔離外殼隔離外殼隔離安裝1/4-28 螺紋孔1/4-28 系留螺絲1/4-28 螺紋孔1/4-28 系留螺絲輸出接頭3-pin MIL-C-50153-pin MIL-C-50153-pin MIL-C-50153-pin MIL-C-5015合規CE[CSA/ATEX/IECEx]CECECE適用于通過危險區域認證的型號 786T。有關認證的詳細信息，請參見產品規格書。500mV/g可選擇786T-500，787T-500。速度傳感器壓電速度傳感器提供直接輸出振動速度值，方便且性能可靠，沒有動圈式或其他類型速度傳感器的缺點。 Wilcoxon 產品型號? 793V793V-5797V893V靈敏度100 mV/in/sec500 mV/in/sec100 mV/in/sec100 mV/in/sec靈敏度公差±10%*±10%±10%±5%頻率響應范圍±3 dB, Hz2.5 - 7,0005.0 - 7,0001.6 - 7,0004.5 - 5,000共振頻率15 kHz15 kHz18 kHz15 kHz電器噪音100 Hz1.0 μin/sec/√Hz0.4 μin/sec/√Hz0.8 μin/sec/√Hz1.5 μin/sec/√Hz最高工作溫度120°C120°C120°C120°C偏置電壓10 VDC10 VDC10 VDC12 VDC接地外殼隔離外殼隔離外殼隔離外殼隔離安裝1/4-28 螺紋孔1/4-28 螺紋孔1/4-28 系留螺絲1/4-28 螺紋孔輸出接頭2-pin MIL-C-50152-pin MIL-C-50152-pin MIL-C-50152-pin MIL-C-5015合規CE[FM/CSA/ATEX]CECE[FM]CE適用于通過危險區域認證的型號 793V 和 797V。 有關認證的詳細信息，請參見產品規格書。適用于抗輻射型號 793V，有關認證的詳細信息，請參見產品規格書。型號 793V100-5: 100 mV/ips 傳感器，具有±5% 靈敏度精度.4-20 mA 速度/加速度變送器4-20 mA變送器通過4-20mA的環路電流輸出振動或速度級別。作為連續監控設置的一部分，可以 輕松將4-20mA的趨勢數據與標準振動值進行比較，以指示整個機器的運行狀況。Wilcoxon modelPC420APCC420APC420VPCC420VPCC421APCC421V回路輸出選項RMS, peak, true peak*RMS, peakRMS, peakRMS, peak加速度比值, g5, 10, 20, 50-5, 10, 20-速度比值, ips-0.5, 1.0, 2.0, 3.0, 5.0-0.5, 1.0, 2.0, 3.0, 5.0頻率范圍1.0 Hz - 2.0 kHz3.5 Hz - 2.0 kHz1.0 Hz - 2.0 kHz3.5 Hz - 2.0 kHz最大溫度105°C105°C105°C105°C接地外殼隔離外殼隔離外殼隔離外殼隔離底座1/4-28 螺紋孔1/4-28螺紋孔1/4-28外置螺紋 or M6 外置螺紋1/4-28外置螺紋 or M6 外置螺紋輸出接口2-pin MIL-C-50152-pin MIL-C-50152-pin MIL-C-5015 or4-pin M12 (integral cable: PCC423A)2-pin MIL-C-5015 or4-pin M12 (integral cable: PCC423V)合規CE[CSA/ATEX/IECEx]CE[CSA/ATEX/IECEx]CECEPC420A and PC420V系列傳感器適用于危險區域認證型號，有關認證的詳細信息，請參見產品規格書（1）50 g縮放比例在真正的峰峰值模型上不可用，真實的峰峰值模型最高溫度為85℃。（2）小尺寸需求可選擇PCC420V/PCC420AWilcoxon提供 PC420DPP-40, 的 4-20 mA位移傳感器非常適合監視頻率接近1倍運行速度的低速組件，并有助于檢測機器不平衡或其他低頻故障。RMS 輸出, 滿量程: 40 mils 峰峰值頻率范圍: 4 Hz - 2 kHz最大工作溫度85℃，外殼絕緣，2針 MIL-C-5015 連接器智能4-20 mA振動信號傳輸模塊Wilcoxon的智能振動變送器測量并處理動態振動信號，以產生4-20 mA的輸出信號。iT系列模塊是將標 準振動傳感器連接到過程控制系統的有效手段，可以轉換傳輸加速度、速度以及雙信號類型的振動傳感器 輸出信號。iT300滿足你振動監測需求的下一代變送器通過內部的Web服務器可以在現場輕松配置-無需獨立的軟件。兩個處理頻段，可優化頻率范圍，從而更好的控制故障的監控和更大的使用靈活性。雙映射圖4-20 mA輸出，可從單個傳感器輸入獲取更多的信息。iT301包括 iT300的所有功能, 以及Modbus/RS-485輸出，允許多種通訊方式連接工廠基礎設施。可配置高/低報警，以便更好的控制監控故障。低報警和高報警可以映射到單個NC/ON繼電器。適用于電池供電的低功耗振動傳感器LPA100T低功耗、低電壓加速度計，用于無線和電池操作，雙輸出溫度，50 mV/g，25 g 滿量程，頂部引出 M12 連接器，1/4-28 安裝螺柱特征超低功耗 （300 μW）溫度傳感器輸出初次上電到達到穩定工作狀態的時間短（Breakout Voltage-BOV）， 上電建立時間：<10 ms工作電壓低至 3V可靠密封配備業界流行的 M12 連接器LPA100T-D2低功耗、低電壓加速度計、溫度雙輸出、50 mV/g、25 g 滿量程、頂部引出 M12 連接器、1/4-28 安裝螺柱，經認證可用于 I 類 2 區/2 區危險區域特征經認證可用于 I 類 2 區/2 區危險區域溫度傳感器輸出超低功耗 - 300 μW工作電壓低至 3V初次上電到達到穩定工作狀態的時間短（Breakout Voltage-BOV），上電建立時間：<10 ms可靠密封在安費諾旗下另外一個知名品牌（PCBPiezotronics）產品系列中，更有無線振動傳感器信號的收、發模塊等可供選擇。基于iT301的過程控制監測示意圖小結本文主要是將安費諾旗下的Wilcoxon品牌產線所研發提供的各類振動傳感器，轉發模塊等進行了初步的歸類說明，以便我們的用戶在最初選擇產品時，可以有一個初步的計劃和比較。同時，在我們的振動傳感器產品類型中，還有另外一個知名的品牌PCB Piezotronics，也可以提供多種類及應用靈活的生產設備監控產品。
-
-

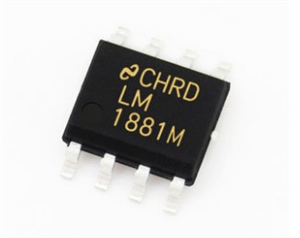

美國國半LM1881MX視頻接口芯片的工作原理、特點、應用以及封裝引腳圖
