ST(意法半導體)生產的型號STM32H750IBT6屬于32位MCU微控制器，采用高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達480 MHz。Cortex?-M7內核具有浮點單元(FPU)，支持Arm?雙精度(符合IEEE 754)和單精度數據處理指令和數據類型。STM32H750xB設備支持全套DSP指令和內存保護單元(MPU)，以增強應用程序的安全性。

STM32H750IBT6包含高速嵌入式存儲器，具有128KB的閃存、最多1MB的RAM(包括192 KB的TCM RAM、最多864 KB的用戶SRAM和4 KB的備份SRAM)，以及連接到APB總線、AHB總線、2x32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連。

STM32H750IBT6提供三個ADC、兩個DAC、兩個超低功耗比較器、一個低功耗RTC、一個高分辨率計時器、12個通用16位計時器、兩個用于電機控制的PWM計時器、五個低功耗計時器、一個真隨機數發生器(RNG)和一個加密加速單元。該設備支持用于外部∑-Δ調制器(DFSDM)的四個數字濾波器。它們還具有標準和高級通信接口。

STM32H750IBT6的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

系列：STM32H7

安裝類型：表面貼裝

封裝/外殼：LQFP176

工作溫度：-40℃~+85℃

接口：CANbus, EBI/EMI, Ethernet, I2C, IrDA, LINbus, MDIO, MMC/SD/SDIO, QSPI, SAI, SPDIF, SPI, SWPMI, UART/USART, USB OTG

零件狀態：Active

CPU內核：ARM Cortex-M7

主頻速度(Max)：480MHz

I/O數：140

程序空間容量：128KB

程序空間類型：閃存

工作電壓(范圍)：1.62V~3.6V

內存RAM容量：1x8MB

內核規格：32Bit

STM32H750IBT6的功能特點

1、高性能：搭載Cortex-M7內核，主頻高達480MHz，運算能力強大，可高效處理復雜的任務和算法。

2、大容量存儲器：具有128KB的SRAM，1MB的Flash存儲器，可存儲大量的程序代碼和數據。

3、多種接口：支持多種常用接口，如USB、UART、SPI、I2C等，方便與其他外部設備進行通信和連接。

4、豐富的外設：內置多個模擬和數字外設，包括DMA控制器、定時器、ADC、DAC等，以滿足不同應用需求。

5、強大的圖形處理能力：內置Chrom-ART加速器和LCD-TFT控制器，可支持高性能的圖形顯示和用戶界面。

6、低功耗設計：具有智能電源管理和低功耗模式，有效降低功耗，延長電池壽命。

7、安全性能：內置硬件加密引擎，支持多種加密算法，保護軟件及數據安全。

STM32H750IBT6的應用領域

STM32H750IBT6微控制器是一款高性能的ARM Cortex-M7內核的微控制器，具有豐富的外設和強大的處理能，其主要應用領域如下：

1、工業自動化：STM32H750IBT6具有豐富的通信接口和數字信號處理能力，適用于工業控制、工業自動化和機器人應用。

2、消費電子：由于其高性能和豐富的外設，STM32H750IBT6適用于智能家居、智能電視、音頻設備、數字?jǐn)z像機等消費電子產品。

3、醫療設備：STM32H750IBT6具有高精度模擬和數字信號處理能力，適用于醫療設備、診斷設備和生物醫學儀器。

4、通信設備：STM32H750IBT6支持豐富的通信協議和接口，適用于物聯網設備、無線模塊、通信網關等通信設備。

5、能源管理：STM32H750IBT6具有低功耗和高效能力，適用于智能電網、太陽能逆變器、能源監測系統等

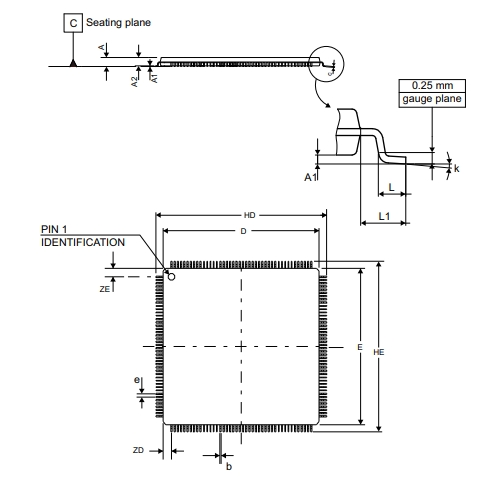

STM32H750IBT6的引腳封裝圖

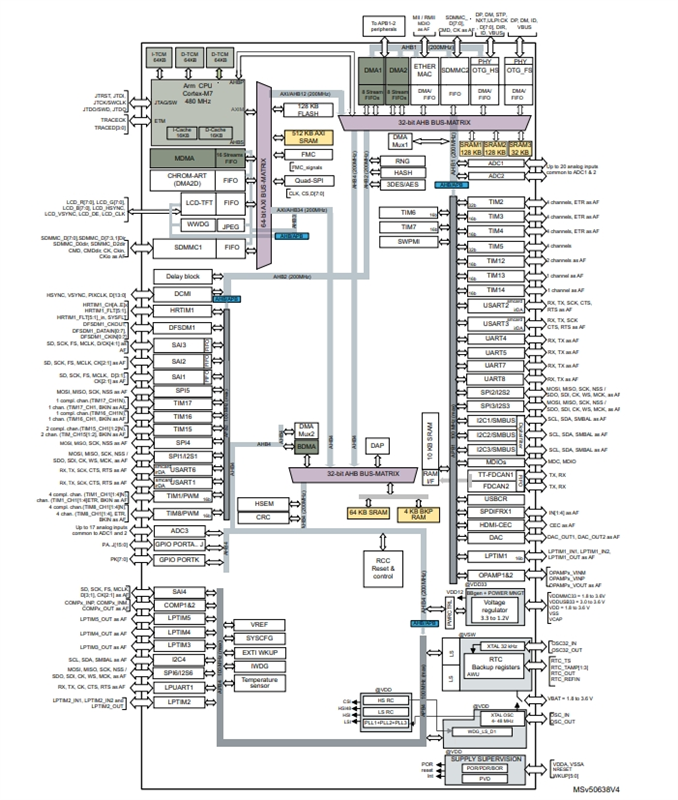

STM32H750IBT6的功能方框圖

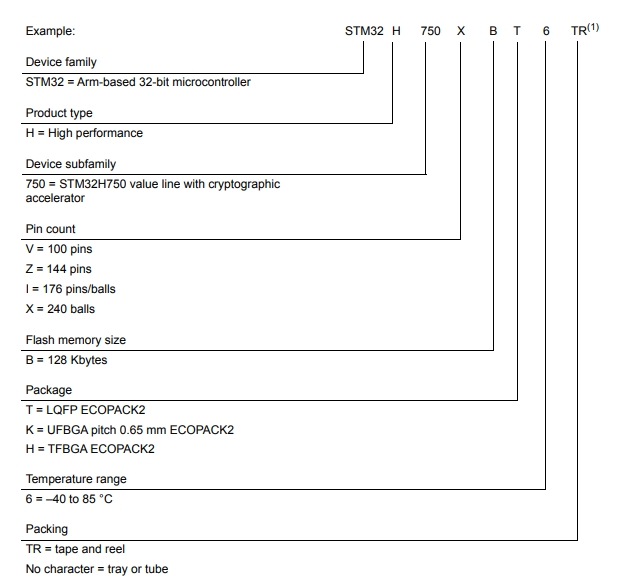

STM32H750IBT6的型號解釋圖
