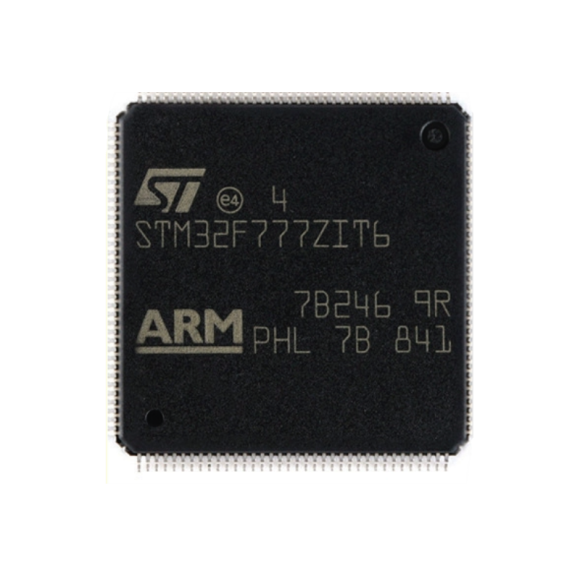

一文讀懂意法STM32F777BIT6單片機工作原理、參數、應用及引腳圖

來源：意法半導體| 發布日期：2023-12-16 14:14

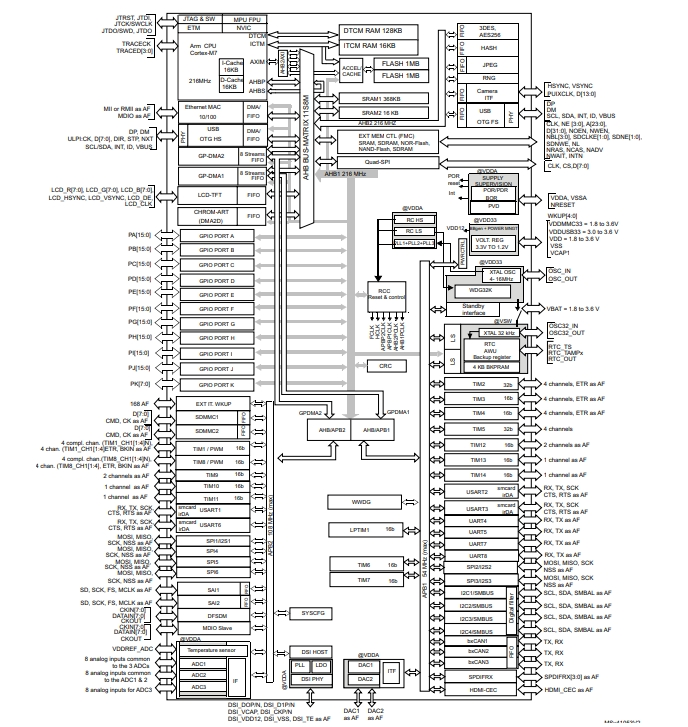

ST(意法半導體)的型號STM32F777BIT6屬于MCU微控制器，采用高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達216MHz。Cortex?-M7內核具有浮點單元(FPU)，支持Arm?雙精度和單精度數據處理指令和數據類型。它還實現了一整套DSP指令和一個增強應用程序安全性的內存保護單元(MPU)。

STM32F777BIT6包含高速嵌入式存儲器，閃存容量高達2M字節、512 KB SRAM(包括用于關鍵實時數據的128 KB數據TCM RAM)、16 KB指令TCM RAM(用于關鍵實時例程)、4 KB備份SRAM，以及連接到兩條APB總線、兩條AHB總線、32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連的大量增強型I/O和外圍設備。

STM32F777BIT6提供三個12位ADC、兩個DAC、一個低功耗RTC、十二個通用16位定時器(包括兩個用于電機控制的PWM定時器)、兩個通用32位定時器、一個真隨機數發生器(RNG)和一個加密加速單元。

一、STM32F777BIT6的功能特點

1、Cortex-M7內核：STM32F777BIT6集成了Cortex-M7內核，采用了雙精度FPU(浮點運算單元)，最高主頻可達216MHz，能夠提供出色的性能和響應速度。

2、存儲器：STM32F777BIT6具有豐富的存儲器選項，包括2MB的Flash存儲器和512KB的SRAM，可滿足復雜應用程序的存儲需求。

3、外設豐富：STM32F777BIT6配備了豐富的外設，包括多個通用定時器、高級定時器、通用串行接口、以太網MAC、USB、CAN、SDIO、SPI、I2C等，可滿足各種應用的外設需求。

4、安全功能：STM32F777BIT6支持硬件加速的AES加密和HASH算法，提供高級的安全性和數據保護功能。

5、電源管理：STM32F777BIT6具有先進的低功耗模式，能夠有效管理功耗，延長電池壽命，并且支持多種電源管理功能。

6、全面的開發支持：意法半導體提供了豐富的開發工具和支持，包括STM32CubeMX、HAL庫和各種示例代碼，為開發者提供了便捷的開發環境。

二、STM32F777BIT6的應用領域

STM32F777BIT6是一款高性能的微控制器，適用于多種應用領域，基于ARM Cortex-M7內核，擁有豐富的外設和強大的計算能力，其主要應用領域如下：

1、工業自動化: 由于STM32F777BIT6具有高性能和豐富的外設，可以廣泛應用于工業自動化領域，如工業控制系統、機器人控制、傳感器數據采集和處理等。

2、消費類電子: 在消費類電子產品中，STM32F777BIT6可應用于高性能的智能手機、平板電腦、無人機、3D打印機等產品，支持復雜的計算和圖形處理需求。

3、通信設備: 由于STM32F777BIT6支持高速通信接口和網絡協議棧，可用于路由器、交換機、無線基站等通信設備中，提供高性能的數據處理和通信功能。

4、醫療設備: 在醫療設備領域，STM32F777BIT6可以應用于醫療圖像處理、醫療診斷設備、患者監護設備等高性能醫療設備中，支持實時數據處理和高精度控制。

三、STM32F777BIT6的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

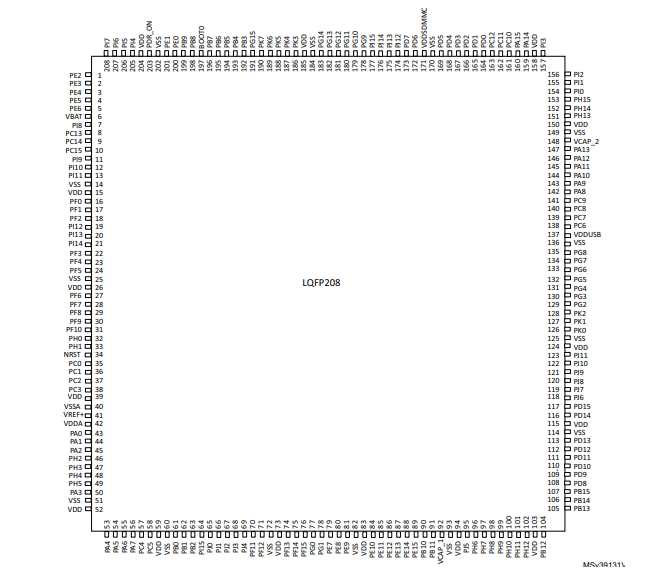

封裝：208-LQFP(28x28)

核心處理器：ARM Cortex-M7

內核規格：32-位

速度：216MHz

連接能力：CANbus，EBI/EMI，以太網，I2C，IrDA，LINbus，MMC/SD/SDIO，QSPI，SAI，SPDIF，SPI，UART/USART，USB OTG 外設 欠壓檢測/復位，DMA，I2S，LCD，POR，PWM，WDT

I/O數：159

程序存儲容量：2MB(2M x 8)

程序存儲器類型：閃存

EEPROM容量：-
