德州儀器LM2576T-5.0/NOPB電源芯片的工作原理、參數、應用以及引腳電路圖
LM2576系列穩壓器是單片集成電路，為降壓（降壓）開關穩壓器提供所有有源功能，能夠以出色的線路和負載調節驅動3-a負載。這些設備有3.3 V、5 V、12 V、15 V的固定輸出電壓和可調輸出版本。這些調節器需要最少數量的外部組件，使用簡單，包括故障保護和固定頻率振蕩器。
LM2576系列為流行的三端線性調節器提供了一種高效的替代品。它大大減小了散熱器的尺寸，在某些情況下不需要散熱器。LM2576的標準電感器系列可從幾個不同的制造商處獲得。此功能大大簡化了開關模式電源的設計。
其他特性包括在指定的輸入電壓和輸出負載條件下輸出電壓的±4%公差，以及振蕩器頻率的±10%公差。包括外部停機，具有50μA（典型）備用電流。輸出開關包括逐循環限流，以及在故障條件下進行完全保護的熱停堆。
參數
輸入電壓范圍：4V至40V
輸出電壓范圍：5V
輸出電流：3A
開關頻率：52kHz
效率：高達80%
工作溫度范圍：-40℃至125℃
應用
電機驅動器
商戶網絡和服務器PSU
家電
測試和測量設備
DC-DC轉換器
LED驅動器
電池充電器
典型應用圖

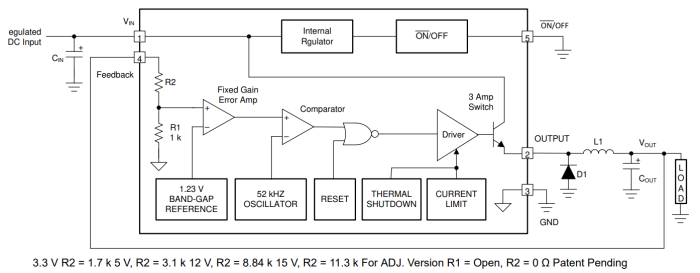

方框圖

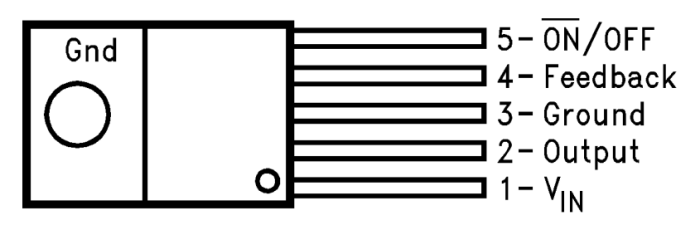

引腳
相關推薦
-
-

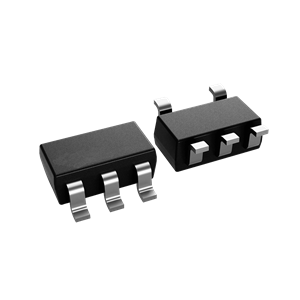

運算放大器知識百科：身邊常見但你不知道的神器
