ADI亞德諾ADM3483ARZ接口芯片的工作原理、優缺點、應用和引腳封裝圖
今天我們將詳細介紹ADI亞德諾ADM3483ARZ接口RS-485和RS-422芯片。
首先，讓我們聚焦于RS-485和RS-422接口的基本概念。這兩種接口都是用于串行通信的標準，具備高速傳輸和抗干擾性能。RS-485接口能夠支持多點通信，而RS-422接口適用于點對點或點對多點通信。這些接口廣泛應用于工業控制、自動化系統和數據通信領域。接下來讓我們深入了解ADI亞德諾ADM3483ARZ芯片。該芯片是一款高性能的RS-485/RS-422收發器，具備許多出色的特性。首先是其可靠性和穩定性，使其適用于工業環境中的長距離通信。其次，ADM3483ARZ芯片具備低功耗和低噪聲的特點，能夠保證高質量的數據傳輸。此外，該芯片還支持高速通信，速率可達10Mbps。

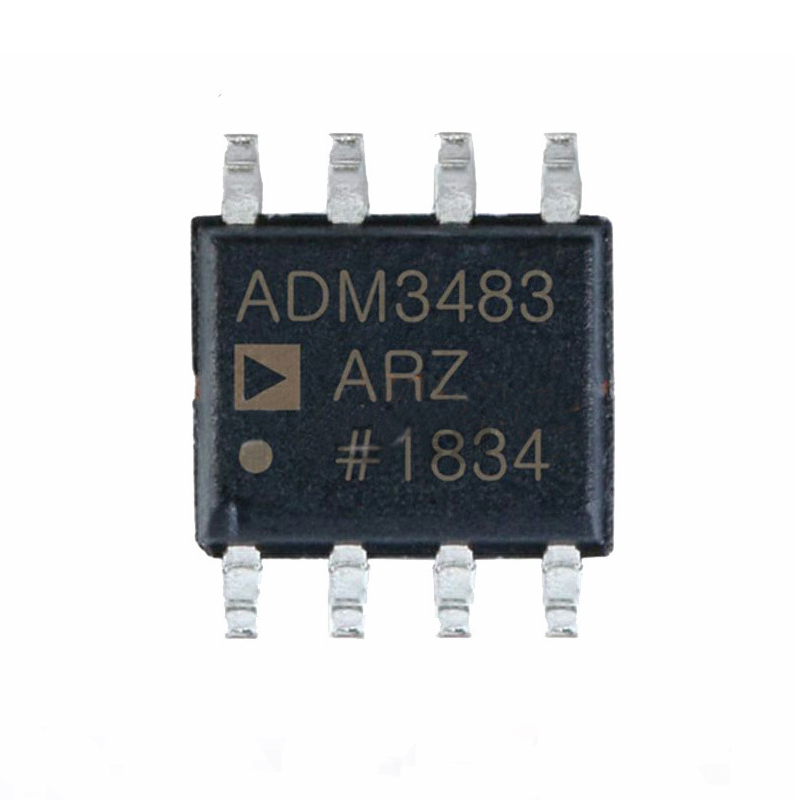

.jpg)
在選擇芯片時，性能和兼容性是重要的考慮因素。ADI亞德諾ADM3483ARZ芯片在這兩方面表現出色。它符合EIA/TIA-485/422標準，與其他廠商的芯片兼容性良好。此外，該芯片還提供了豐富的保護功能，包括過電壓保護、過熱保護和短路保護，確保系統的穩定性和可靠性。
優勢和特點
采用3.3 V電源供電
與5 V邏輯兼容
在整個共模范圍內符合EIA RS-485/RS-422標準
數據速率選項：250 kbps
半雙工和全雙工選項
壓擺率降低以實現低電磁輻射(EMI)
關斷模式電源電流：2nA
一條總線上最多連接32個收發器
總線共模范圍：-7V至+12V
額定溫度范圍：-40°C至+85°C
提供8引腳SOIC封裝
應用
低功耗RS-485/RS-422應用
電信
工業過程控制
HVAC

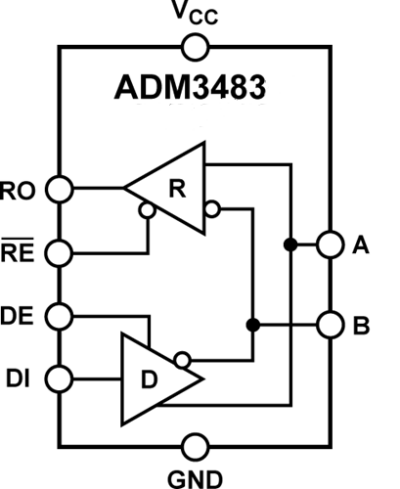

功能框圖

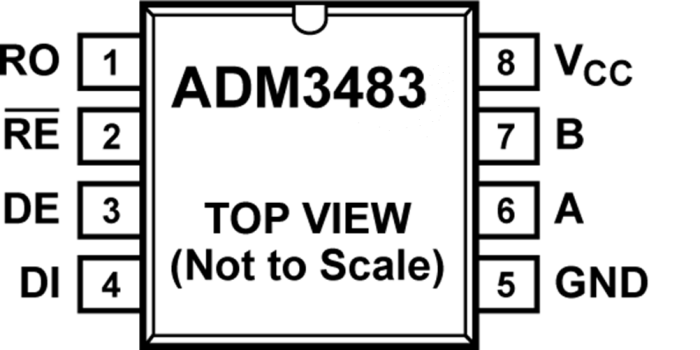

引腳封裝
