什么是開關二極管，開關二極管的工作原理

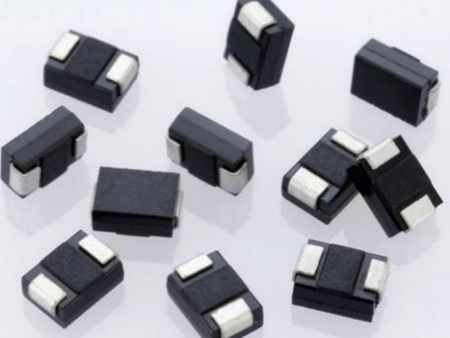

開關二極管，是半導體二極管的一種，是為在電路上進行"開"、"關"而特殊設計制造的一類二極管。
它由導通變為截止或由截止變為導通所需的時間比一般二極管短，常見的有2AK、2DK等系列，主要用于電子計算機、脈沖和開關電路中。
開關二極管是一種特殊的二極管，它的工作原理是基于PN結的導通和截止特性。當二極管處于正向偏置（正極連接到P型半導體，負極連接到N型半導體）時，PN結會導通，電流可以通過二極管。而當二極管處于反向偏置時，PN結會截止，電流無法通過二極管。
在開關二極管中，當施加的正向電壓足夠大時，二極管處于導通狀態，可以通過電流。而當施加的反向電壓足夠大時，二極管處于截止狀態，電流無法通過。因此，開關二極管可以被用作電路中的開關，可以控制電流的通斷。
