CMOS與CCD在數字攝像機或手機等數碼設備中,CCD和CMOS都是用來記錄圖像的感光器件,兩者的區別主要在于信號的讀出過程不同。CCD工作原理基于光電效應和電荷耦合效應。當光線照射到CCD上時,光子與CCD表面的光敏材料相互作用,激發出電子。這個過程稱為光電轉換。光子的能量越高,激發出的電子越多,從而產生更大的電荷。這些激發出的電子通過電荷傳輸逐個傳遞到CCD的輸出端。在傳輸過程中,電荷的數量與光子的能量成正比,從而實現了對光信號的轉換和放大。CCD在傳感器中的應用主要包括兩個階段:曝光和讀出。曝光階段是指當光線照射到CCD上時,光子與光敏材料相互作用,激發出電子的過程。在這個階段,CCD的每個像素單元都會記錄光子的信息,并將其轉換為電荷。讀出階段是指將存儲在每個像素單元中的電荷逐個傳遞到輸出端的過程。這個階段通常需要使用時序信號來控制電荷傳輸的順序和速度,以確保準確無誤地讀取出每個像素單元中的電荷信息。而CMOS成像器在每個像素上使用多個晶體管,將每個像素內的電荷轉換為電壓,以使用更傳統的導線放大和移動電荷,但其信號輸出的一致性較差。另外,兩者的性能特點也有所不同。CCD傳感器具有高的光感度和低的噪聲水平,因此可以拍攝出更加清晰、細膩的圖像,但是響應慢,功耗高,噪點低,畫質高,且其ISO較高。相比之下,CMOS傳感器不需要特殊的制造技術,響應快,功耗低,噪點高,不均勻,畫質受噪聲影響多,ISO較小。而且其制造比大多數微處理器使用的傳統制造技術便宜,被認為有更好的能源效率。CCD的應用非常廣泛,它主要被用于圖像傳感、信號處理和數字存儲。在圖像傳感方面,CCD被廣泛應用在文件復印、傳真、零件尺寸檢測、文字識別以及空間遙感和遙測等領域。CCD在智能家居上的應用在智能家居產品中,CCD主要在監控設備領域發揮作用。它作為一種重要的圖像傳感器,能夠將接收到的光信號轉換為電信號,進而傳輸給后續處理電路進行圖像處理。通過CCD攝像頭,智能家居系統可以實現對住宅內部和周邊環境的24小時實時監控。這樣,用戶即便不在家,也可以通過手機或電腦遠程查看家中的實時畫面,或者在發生異常情況時及時收到警報。這種遠程監控的功能大大提高了家庭的安全性。同時,CCD攝像頭還可以配合其他智能家居設備,如智能門鎖、智能照明等,實現更豐富的智能家居功能。例如,當偵測到異常入侵時,攝像頭除了發送警報信息,還可以自動控制其他設備進行相應的處理,如自動開啟照明、開啟智能門鎖等,以便主人迅速做出應對。此外,通過大數據、云計算等智能計算技術對CCD傳輸過來的大量數據進行處理和分析,可以實現更高級別的智能家居控制,例如自動識別用戶的身份和行為,進行個性化的智能推薦和控制等。不過需要提到的是,由于CCD的制造工藝復雜,只有少數廠商能夠掌握,因此制造成本居高不下。而CMOS器件相對而言制造成本和功耗較低,且集成度高,因此在更多領域得到了廣泛的應用,這也是為什么CMOS在智能家居中得到更多應用的重要原因。但CCD傳感器的成像質量高,能夠提供更清晰、細膩的圖像。因此,這也使得在某些對圖像質量有較高要求的場合,如專業級的攝影設備,CCD仍然被廣泛使用。
CMOS與CCD
CCD在智能家居上的應用

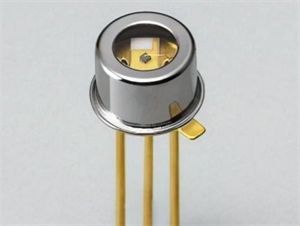

探究雪崩二極管的電氣參數和特性雪崩二極管是一種特殊的二極管,其電氣參數和特性與普通二極管有很大的不同。在本文中,我們將深入探究雪崩二極管的電氣參數和特性,為大家詳細解讀雪崩二極管的工作原理和應用場景。1. 雪崩二極管的基本結構和工作原理雪崩二極管是一種PN結具有較高反向電壓承受能力的半導體器件。其基本結構由PN結、擴散區和補償區組成。當雪崩二極管處于反向電壓狀態時,高電場會在擴散區中形成,從而引起載流子撞擊電離,形成大量的載流子,導致電流急劇增大,形成雪崩效應。2. 雪崩二極管的電氣參數雪崩二極管的電氣參數有很多,其中最重要的參數是反向擊穿電壓和雪崩電流。反向擊穿電壓是指在反向電壓下,PN結會發生擊穿的最小電壓值。而雪崩電流是指在反向電壓下,PN結中形成雪崩效應時的電流值。3. 雪崩二極管的特性雪崩二極管的特性主要包括反向擊穿電壓、雪崩電流和反向漏電流等。其中,反向擊穿電壓和雪崩電流是雪崩二極管最為重要的特性,其反映了雪崩二極管的反向電壓承受能力和雪崩效應的強度。4. 雪崩二極管的應用場景雪崩二極管的應用場景主要涉及到高壓、高電流和高頻等領域。例如,雪崩二極管可以用于電源、電壓穩定器、高壓脈沖發生器和高頻放大器等電路中,以實現高可靠性、高穩定性和高效率的電路設計。雪崩二極管是一種非常特殊的半導體器件,其電氣參數和特性與普通二極管有很大的不同。通過深入探究雪崩二極管的電氣參數和特性,我們可以更好地理解雪崩二極管的工作原理和應用場景,為電路設計提供更好的指導。
STM32L010F4P6超低功耗微控制器是意法半導體STM32L010系列。超低功耗STM32L010F4P6微控制器包含高性能Arm?Cortex?-M0+32位RISC核心,工作頻率為32 MHz,高速嵌入式存儲器(16 KB閃存程序存儲器、128字節數據EEPROM和2 KB RAM)以及廣泛的增強型I/O和外圍設備。STM32L010F4P6在廣泛的性能范圍內提供高功率效率。這是通過大量選擇內部和外部時鐘源、內部電壓自適應和幾種低功率模式來實現的。STM32L010F4P6提供多種模擬功能:一個帶硬件過采樣的12位ADC、幾個定時器、一個低功耗定時器(LPTIM)、兩個通用16位定時器、一臺RTC和一臺可用作時基的SysTick。STM32L010F4P6還具有兩個看門狗,一個具有獨立時鐘和窗口功能的看門狗,以及一個基于總線時鐘的窗口看門狗。此外,STM32L010F4P6嵌入了標準和先進的通信接口:一個I2C、一個SPI、一個USART和一個低功耗UART(LPUART)。STM32L010F4P6還包括一個實時時鐘和一組在待機模式下保持供電的備份寄存器。超低功率STM32L010F4P6的工作電壓為1.8至3.6 V,溫度范圍為-40至+85°C。一套全面的節能模式允許設計低功耗應用程序。參數– 內核:ARM Cortex-M0+– 主頻:32MHz– ADC:12位,1個通道– 存儲器:16KB Flash,2KB RAM– 通信接口:SPI、I2C、USART– 低功耗模式:多種低功耗模式,最低功耗為0.3A應用PC外圍設備、游戲、GPS設備燃氣/水表和工業傳感器醫療保健和健身設備報警系統、有線和無線傳感器、視頻對講機遠程控制和用戶界面方框圖時鐘樹圖引腳封裝
