FREESCALE飛思卡爾MPC8349ECVVAJDB單片機的介紹、特性以及封裝引腳
MPC8349ECVVAJDB是FREESCALE/飛思卡爾生產的微控制器。MPC8349ECVVAJDB包含一個基于Power Architecture?技術的處理器核心，該技術具有用于網絡、存儲和通用嵌入式應用程序的系統邏輯。
規格：
– 處理器類型：PowerPC
– 處理器核心：e300c3
– 處理器主頻：400 MHz
– 內存控制器：DDR2 SDRAM
– 存儲器接口：NAND Flash、NOR Flash、SDRAM、SRAM
– 網絡接口：2個千兆以太網口、2個10/100以太網口
– 其他接口：USB、UART、I2C、SPI、PCI、CAN、GPIO
– 工作溫度范圍：-40C ~ +105C
– 封裝形式：TBGA-672
– 供電電壓：1.2V、2.5V、3.3V
應用領域
網絡設備
工業控制
嵌入式系統等。

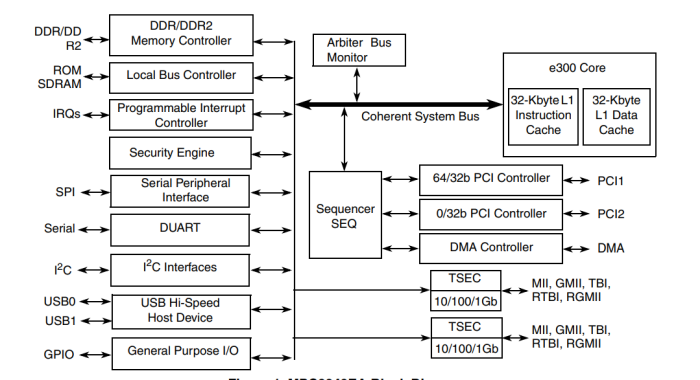

MPC8349ECVVAJDB方框圖

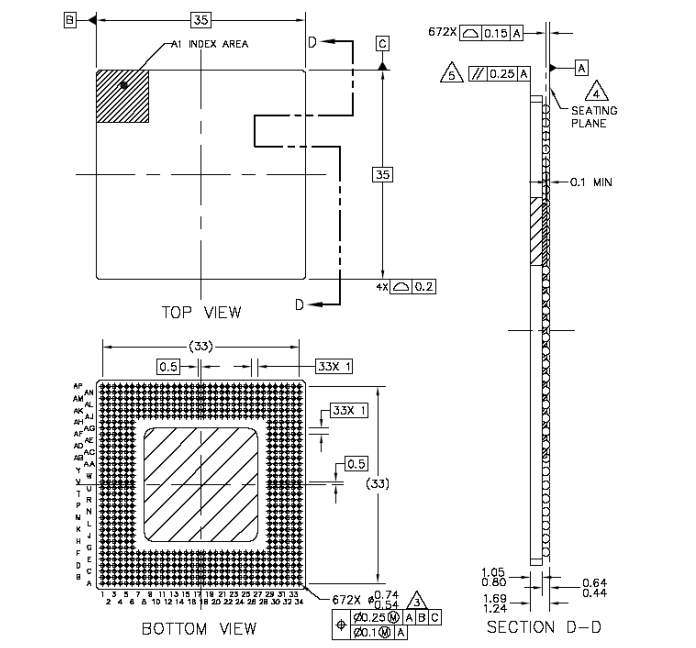

封裝
