IR35217MTRPBF英飛凌MOSFET驅動器芯片的介紹
IR35217MTRPBF是一款英飛凌（Infineon）生產的MOSFET驅動器芯片。以下是該產品的規格：
1. 工作電壓范圍：4.5V至20V
2. 驅動電流：高達2A
3. 輸出電流：高達4A
4. 上升/下降時間：15ns
5. 延遲時間：25ns
6. 工作溫度范圍：-40℃至125℃
7. 封裝：8引腳SOIC
該芯片適用于高速、高效的MOSFET驅動應用，如DC-DC轉換器、電機驅動器和LED照明等。
相關推薦
-
-
一文讀懂TI德州儀器 SN65HVDA195-Q1 LIN 收發器，工作原理+參數+應用電路圖
SN65HVDA195 器件是本地互連網絡 (LIN) 物理接口和 MOST ECL 接口，該接口集成了具有喚醒和保護功能的串行收發器。該總線是一種單線雙向總線，通常用于數據速率達 20kbps 的低速車載網絡。該器件能以 0kbps 的有效數據速率進行傳輸，因為它沒有顯性狀態超時。SN65HVDA195 通過限流波形整形驅動器將 TXD 上的協議輸出數據流轉換為總線信號，如 LIN 物理層規范修訂版 2.0 所述。接收器對來自總線上的數據流進行轉換并通過 RXD 將此數據流輸出。總線共有兩種狀態：顯性狀態（電壓接近接地）和隱性狀態（電壓接近電池）。在隱性狀態下，總線被 SN65HVDA195 內部上拉電阻器和串聯二極管拉高，因此響應者模式應用無需外部上拉元件。按照 LIN 規范，指揮官應用需要一個外部上拉電阻器 (1k?) 加上一個串聯二極管。特性符合 LIN 物理層規范修訂版 2.0，以及適用于 LIN 的 SAEJ2602 推薦實踐要求LIN 總線速度高達 LIN 指定的最大值 20kbps，MOST ECL 速度低至 0 波特支持 ISO9141 (K-Line)符合汽車應用要求睡眠模式：超低電流消耗，支持來自 LIN 總線、喚醒輸入（外部開關）或主機微控制器的喚醒事件支持高速接收LIN 引腳提供 ±12kV（人體放電模型）ESD 保護LIN 引腳可處理 –40V 至 40V 的電壓可在汽車環境中耐受瞬態損傷 (ISO 7637)7V 至 27V 的直流電源擴展工作電壓范圍（LIN 規范 7V 至 18V）使用 5V 或者 3.3V I/O 引腳連接至微控制器RXD 引腳上的喚醒請求外部穩壓器控制（INH 引腳）適用于 LIN 響應者模式應用的集成上拉電阻器和串聯二極管低電磁輻射 (EME)、高電磁抗擾度 (EMI)針對電池短路或接地短路提供總線端子短路保護熱保護系統級接地斷開失效防護系統級接地漂移運行未供電節點不會干擾網絡應用 汽車 工業感應 白色家電分布式控制簡化方框圖引腳典型應用圖布局檢查功能框圖
-
-

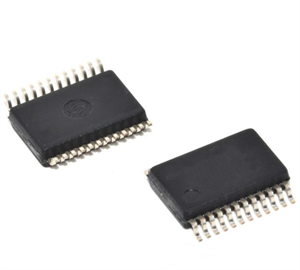

一文讀懂凌云CS5461A-ISZR電能計量芯片的工作原理、應用、引腳、電路圖
