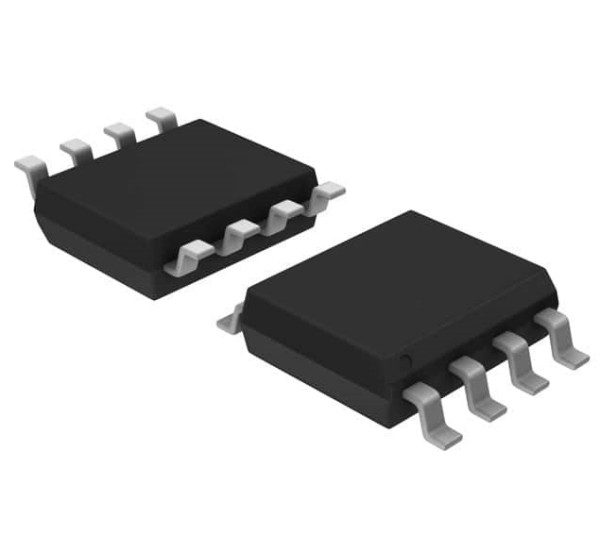

賽普拉斯S25FL128LAGMFI013存儲器的工作原理和技術參數
賽普拉斯S25FL128LAGMFI013是一款高性能、低功耗的SPI接口閃存存儲器，由賽普拉斯（Cypress）公司生產。其主要技術參數如下：
– 存儲容量：128Mb（16MB）
– 工作電壓：2.7V-3.6V
– 接口類型：SPI
– 最大時鐘頻率：104MHz
– 最大數據傳輸速率：416Mbps
– 扇區大小：4KB
– 塊大小：64KB
– 擦除次數：100,000次
– 工作溫度范圍：-40℃ ~ +85℃
S25FL128LAGMFI013主要應用于需要高速、可靠、低功耗的數據存儲場合，如智能手機、平板電腦、數字相機、網絡路由器、工業控制器等。其優點包括：
– 高速：支持高達104MHz的時鐘頻率和416Mbps的數據傳輸速率，可快速讀寫數據。
– 可靠：采用了賽普拉斯的高品質閃存技術，具有高度的可靠性和穩定性。
– 低功耗：采用了低功耗設計，可延長設備的電池壽命。
– 大容量：128Mb的存儲容量可滿足大多數應用的需求。
– 靈活性：支持多種擦除和編程模式，可滿足不同應用的需求。
方框圖

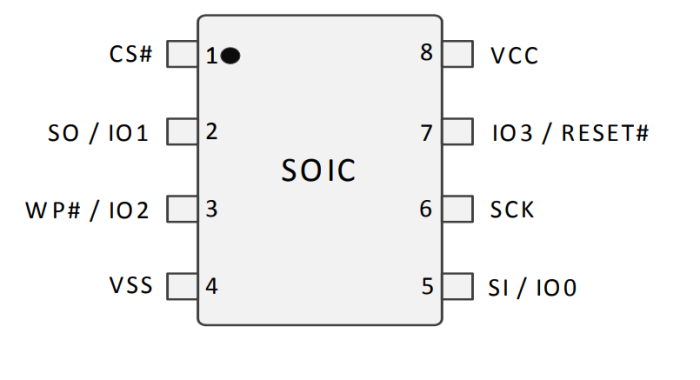

引腳
