一文搞懂南京微盟ME6119C36M5GLDO 線性穩壓器工作原理和應用電路圖
ME6119C36M5G是一款高精度、低噪聲、低壓差、保護 功能齊全的的 LDO 線性穩壓器，輸入電壓最高可達到 18V，輸出電壓精度在±2%。芯片內置限流保護電路、 短路保護電路和熱關斷電路，能有效防止發熱或大電 流負載情況下對芯片造成的損傷。ON/OF 電路的使能 腳能夠關斷輸出電壓，從而大大降低系統功耗。
特點
最大輸出電流：400mA
低壓差：104mV@ IOUT =100mA
工作電壓范圍：2.5-18V
輸出電壓精度：± 2%
低靜態功耗：60uA（典型值）
電源調整率：30mV（典型值）
溫度穩定性：≤0.5%
熱關斷保護： 164℃
應用場合
消費類和工業設備供電
開關電源的后級穩壓
驅動控制器

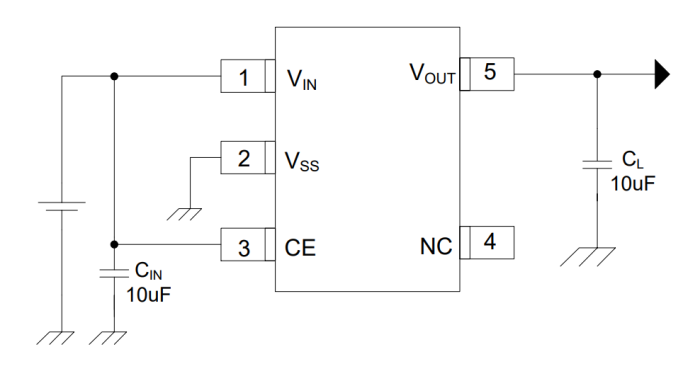

典型應用圖

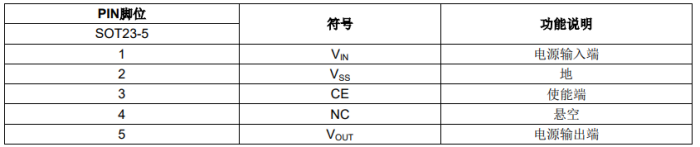

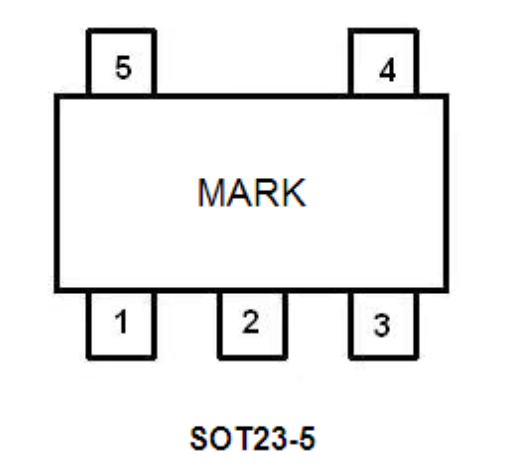

引腳和引腳功能

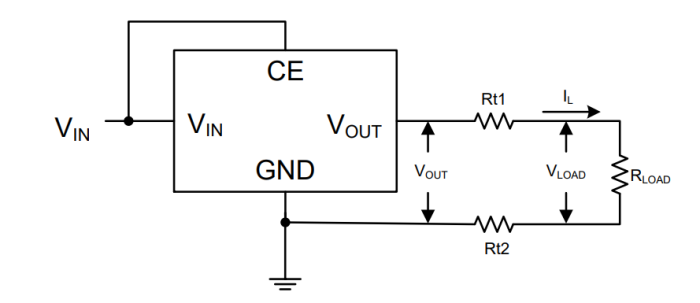

典型應用電路圖

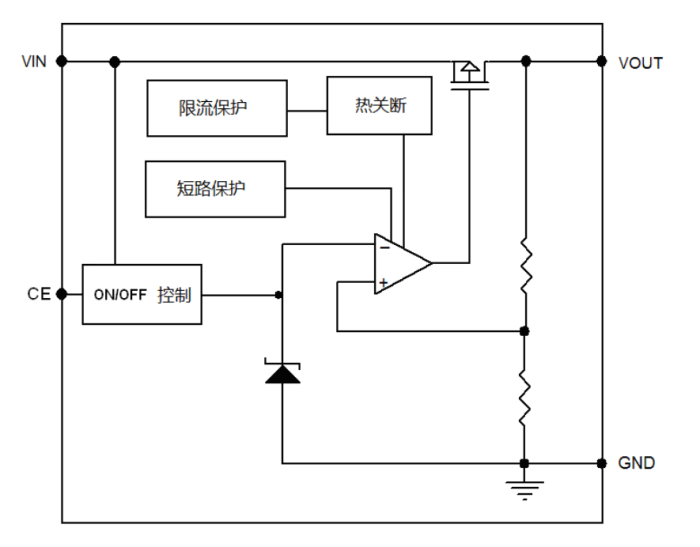

功能框圖
相關推薦
-
-
無源傳感器和有源傳感器有區別
有源傳感器和無源傳感器是指在電子領域中常用的兩種不同類型的傳感器。它們在工作原理、需求能量、應用范圍等方面存在顯著的差異。在下文中，我將詳細介紹有源傳感器和無源傳感器的定義、特點、工作原理、優缺點以及常見應用。一、有源傳感器有源傳感器是指能主動產生輸出信號的傳感器。它在工作時需要外部能量供應，通常通過電池、外部電源等方式獲得能量。有源傳感器在接收到感知信號后，通過內部的電子設備將感知信號轉換為電信號輸出。這種傳感器具有高度的靈敏度，能產生較大的輸出信號。在實際應用中，有源傳感器可以通過增益裝置來增強輸入信號，并通過數字模擬轉換器將信號轉換為數字信號，從而可以方便地進行數字信號處理。此外，有源傳感器可以提供更大的輸出電流和電壓，使得信號的傳輸更加穩定可靠。有源傳感器的工作原理通常基于電子器件的特性。例如，壓力傳感器通常是通過使用電阻、電容或電感來測量外部的壓力變化；溫度傳感器則利用熱敏電阻、熱敏電容或熱電偶來測量溫度變化。有源傳感器的優點包括：高度靈敏：有源傳感器能夠產生較大的輸出信號，具有高度的靈敏度。需求能量低：有源傳感器通常僅在測量期間需要能量供應，能夠有效地節省能量。信號處理方便：有源傳感器輸出的是電信號，可以方便地進行數字信號處理和傳輸。信號傳輸穩定可靠：有源傳感器提供更大的輸出電流和電壓，使得信號的傳輸更加穩定可靠。然而，有源傳感器也存在一些缺點：依賴能源：有源傳感器的工作需要外部能量供應，因此需要電池或外部電源等能源供應裝置。較大尺寸：有源傳感器的靈敏度較高，需要更多的電子設備，因此常常體積較大。價格較高：有源傳感器由于需要額外的電子設備，通常價格較高。二、無源傳感器無源傳感器是指不需要外部能源供應即可工作的傳感器。它利用被測量的環境能量進行感知，并將感知信號轉換為輸出信號。無源傳感器可以直接將物理信號轉換為電信號，從而實現信號的檢測和測量。無源傳感器的工作原理通常基于自身材料的特性。例如，溫度傳感器通常使用熱敏電阻或熱電偶來測量溫度變化；壓力傳感器則利用壓敏電阻或壓電晶體來測量壓力變化。無源傳感器的優點包括：無需外部能源：無源傳感器不需要外部能源供應，可以直接利用環境能量工作。體積小：無源傳感器通常體積較小，可以方便地集成到各種應用中。成本低：無源傳感器由于不需要額外的電子設備，通常價格較低。無源傳感器也存在一些缺點：靈敏度較低：無源傳感器的靈敏度相對較低，輸出信號較小。信號傳輸受限：無源傳感器的輸出信號較小，傳輸距離較短，容易受到干擾。三、實際應用有源傳感器和無源傳感器根據其特點和工作原理在不同領域中得到了廣泛的應用。有源傳感器常被用于需要高靈敏度、高輸出信號的應用中。例如，在工業自動化中，有源傳感器常被用于測量溫度、壓力、流量等參數。此外，在醫療設備、環境監測、航空航天等領域中，有源傳感器也起到了重要作用。無源傳感器則常被用于對環境要求較低的應用中。例如，無源傳感器常常被用于體積較小、功耗要求較低的應用中，如智能手表、無線傳感器網絡等。有源傳感器和無源傳感器是兩種不同類型的傳感器，它們在工作原理、需求能量以及應用范圍等方面存在差異。有源傳感器需要外部能量供應，可以主動產生較大的輸出信號；而無源傳感器不需要外部能源供應，利用環境能量進行感知。根據不同的需求，選擇適合的傳感器類型可以提高傳感系統的穩定可靠性和性能指標。
-
-

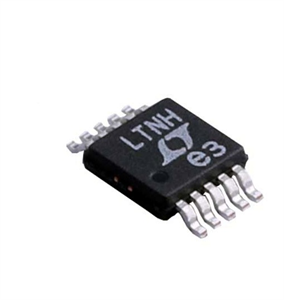

一文讀懂ADI亞德諾LT1618系列升壓型 DC/DC 轉換器工作原理
