特征+工作原理+應用場景，一文了解納芯微NSD8308-Q1HTSXR驅動芯片

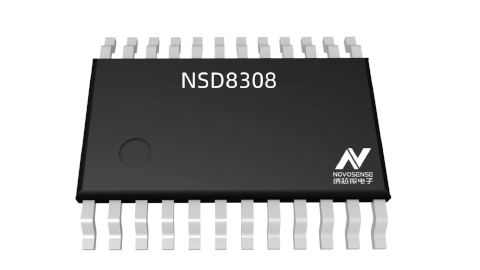

NSD8308-Q1HTSXR是一款多通道半橋驅動芯片，內部集成8通道半橋，通過靈活配置，芯片可以支持多種不同的負載類型包括直流有刷電機，步進電機，繼電器和LED等。該芯片內置PWM生成器，僅通過SPI即可實現配置PWM頻率與占空比以達到控制負載的功能，可應用于直流有刷電機軟啟動與LED調光等；同時該產品提供智能診斷功能，幫助車機系統判斷負載連接狀態，如果出現斷線或者短路情況，外部MCU可以通過芯片內部寄存器獲取獨立通道的報錯信息。
NSD8308-Q1HTSXR特性
? 寬工作電壓范圍4.5V –36V（耐壓40V）
? 導通電阻（HS + LS）1.5 Ω
? 峰值電流1.3A
? PWM生成器支持可配置頻率與占空比
? 開路診斷
? 欠壓保護與過壓保護
? 工作溫度：-40°C~125°C
? AEC-Q100認證
NSD8308-Q1HTSXR應用場景
? 汽車車身控制器
? 汽車區域控制器
? 汽車空調控制器

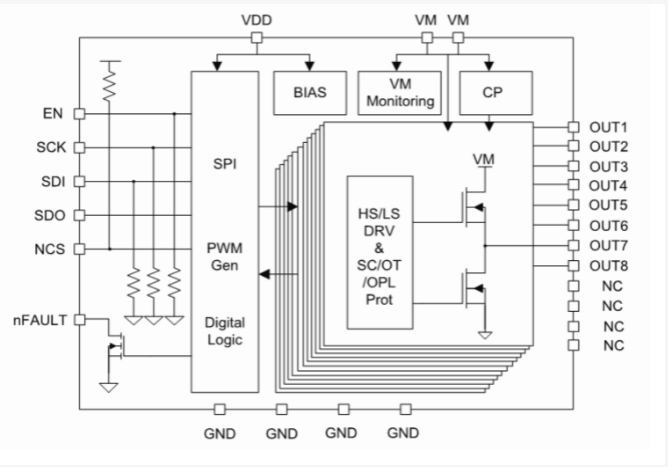

NSD8308-Q1HTSXR功能框圖
納芯微代理商永芯易科技：如有采購需求可通過聯系客服：4008-622-911或關注我司獲取芯片產品規格書或芯片樣品測試（樣品測試：終端廠家專享，需提供公司信息）最終解釋權歸我司所有。
