ADXL1001/ADXL1002 在具有兩個滿度范圍選項的拓展頻率范圍內提供超低的噪聲密度，并且提供優化的工業條件監測能力。ADXL1001 (±100 g) 和 ADXL1002 (±50 g) 分別具有 30 μg/√Hz 和 25 μg/√Hz 的典型噪聲密度。兩款加速度計器件均具有穩定、可重復的靈敏度，并且可以承受高達 10,000 g的外部沖擊。

ADXL1001/ADXL1002 擁有集成的全靜電自檢 (ST) 功能和超范圍 (OR) 指示器，可以提供先進的系統級功能并可用于嵌入式應用。憑借低功耗和 3.3 V 至 5.25 V 的單電源供電，ADXL1001/ADXL1002 還允許進行無線感測產品設計。ADXL1001/ ADXL1002 提供 5 mm × 5 mm × 1.80 mm LFCSP 封裝，可在 ?40°C 至 +125°C 的溫度范圍內工作。

優勢和特點

具有模擬輸出的單平面軸加速度計

從直流到 11 kHz 的線性頻率響應范圍（3 dB 點）

21 kHz 諧振頻率

超低噪聲密度

25 μg/√Hz，在 ±50 g范圍內

超范圍感測和直流耦合實現快速的恢復時間

全面的機電自檢

靈敏度性能

溫度靈敏度穩定性 5%

線性度為滿度范圍的 ±0.1%

交叉軸靈敏度 ±1% (ZX), ±1% (YX),

單電源供電

與電源成比例的輸出電壓

低功耗 1.0 mA

省電待機操作模式，提供快速恢復

與 RoHS 兼容

工作溫度范圍 ?40°C 至 +125°C

5 mm × 5 mm × 1.80 mm LFCSP 封裝

應用

條件監測

預測性維護

資產健康

測試與測量

健康與使用監測系統 (HUMS)

功能框圖

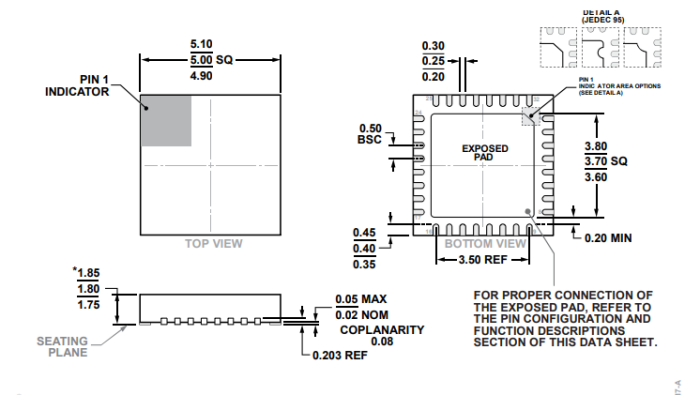

引腳封裝

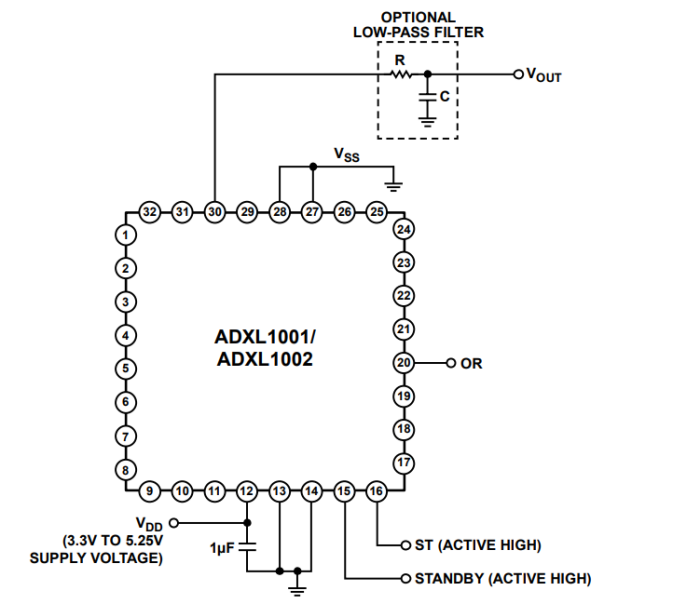

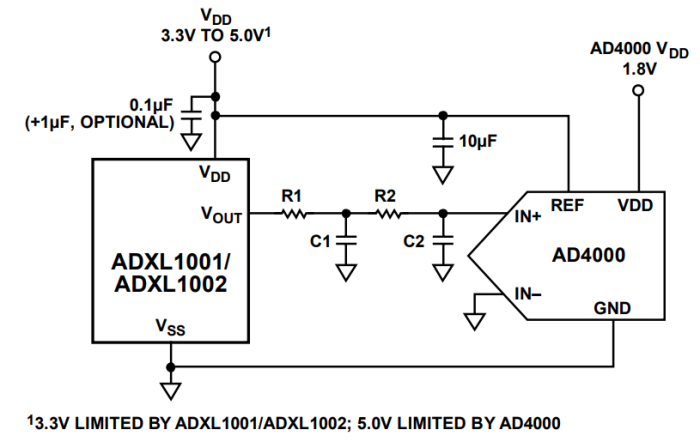

應用電路圖
