優缺點+工作原理+應用，一文搞懂ADI亞德諾AD8479系列差動放大器
AD8479 是一款具有極高輸入共模電壓范圍的差動放大器。AD8479 是一款精密套件，允許用戶在存在高達 ±600 V 的高共模電壓時精確測量差分信號。
AD8479 可以在不需要電氣隔離的應用中替代成本高昂的隔離放大器。該套件可在 ±600 V 的共模電壓范圍內工作，并且保護其輸入免受高達 ±600 V 的共模或差模瞬態的影響。
AD8479 在寬頻率范圍內具有低失調電壓、低失調電壓漂移、低增益漂移、低共模抑制漂移和出色的共模抑制比 (CMRR)。
AD8479 采用緊湊型 8 引腳 SOIC 封裝，并且可在 ?40°C 至 +125°C 溫度范圍內工作。
優勢和特點
共模電壓范圍：±600 V
軌到軌輸出
固定增益：1
寬電源范圍：±2.5 V至±18 V
電源電流：550 μA（典型值）
出色的交流規格
共模抑制比(CMRR)：90 dB（最小值）
310 kHz帶寬
高精度直流性能
增益非線性度：5 ppm（最大值）
失調電壓漂移：10 μV/°C（最大值）
增益漂移：5 ppm/°C（最大值）
軍用溫度范圍（?55℃至+125℃）
應用
高壓電流傳感
蓄電池電壓監測器
電源電流監測器
電機控制
隔離

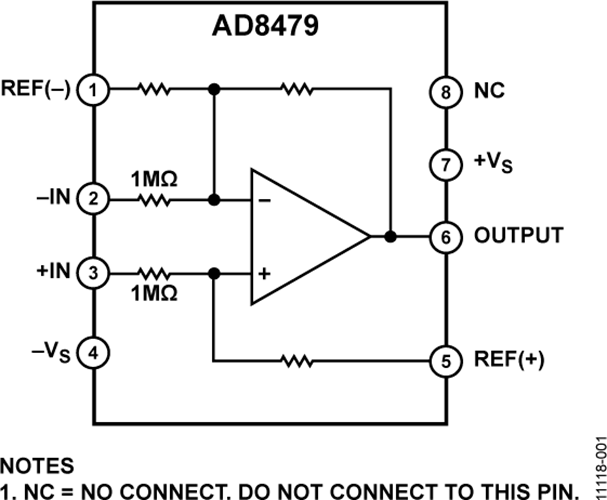

原理圖

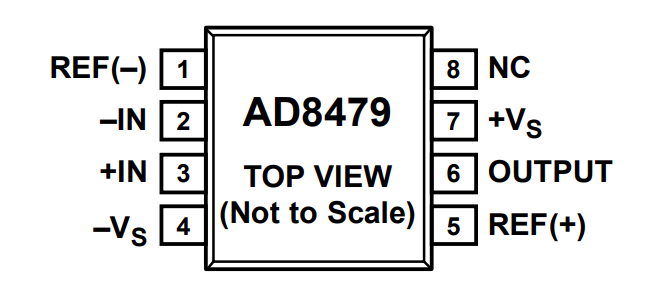

引腳

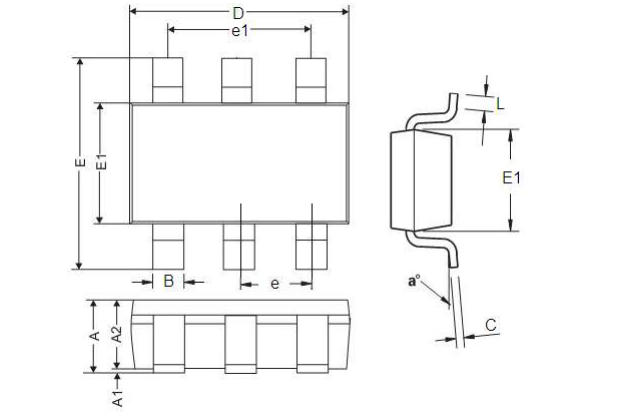

封裝

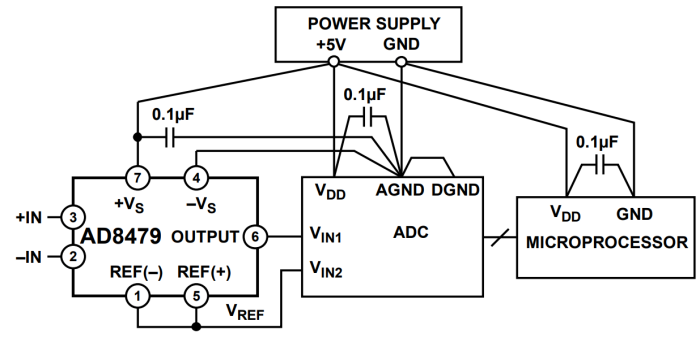

單電源環境的最佳接地實踐

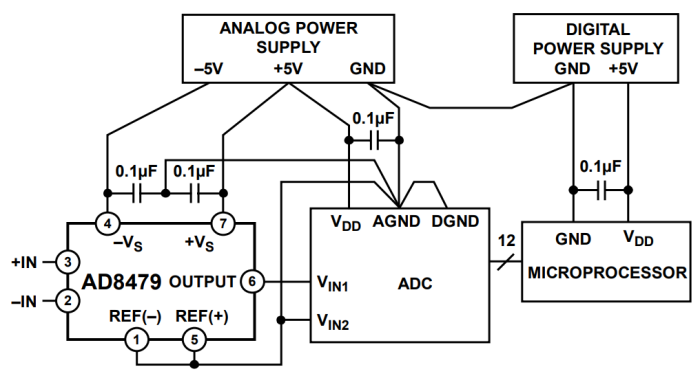

模擬和數字電源分開的雙電源環境的最佳接地實踐
相關推薦
-
-

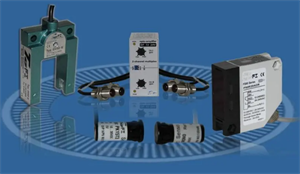

一文讓你快速讀懂光電傳感器工作原理！
傳感器技術中很重要的一類稱為光電傳感器（英文名稱為photoelectricsensor／microsensor），它是各種光電檢測系統中實現光電轉換的關鍵元件，它首先將被測量的變化以光信號的變化來表示，然后將光信號進一步轉換成電信號以完成傳感的功能。常用的光電效應轉換器件有光敏電阻、光電倍增器、光電池、PIN管、CCD等。光電傳感器的組成光電傳感器在一般情況下，有三部分構成，它們分為：發送器、接收器和檢測電路。發送器對準目標發射光束，發射的光束一般來源于半導體光源，發光二極管(LED)、激光二極管及紅外發射二極管。光束不間斷地發射，或者改變脈沖寬度。接收器有光電二極管、光電三極管、光電池組成。在接收器的前面，裝有光學元件如透鏡和光圈等。在其后面是檢測電路，它能濾出有效信號和應用該信號。光電傳感器的特點1、如果在對射型中保留10m以上的檢測距離，便能實現其他檢測手段（磁性、超聲波等）無法實現的檢測。2、由于以檢測物體引起的遮光和反射為檢測原理，所以不象接近傳感器等將檢測物體限定在金屬材質上，光電傳感可對玻璃、塑料、木材、液體等幾乎所有物體進行檢測。3、光本身為高速，并且傳感器的電路都由電子零件構成，所以不包含機械性工作時間，響應時間非常短。4、能通過高級設計技術使投光光束集中在小光點，或通過構成特殊的受光光學系統，來實現高分辨率。5、可以無需機械性地接觸檢測物體實現檢測，因此不會對檢測物體和傳感器造成損傷。6、通過檢測物體形成的光的反射率和吸收率根據被投光的光線波長和檢測物體的顏色組合而有所差異。7、在投射可見光的類型中，投光光束是眼睛可見的，光電糾偏系統可以對檢測物體的位置進行調整。光電傳感器的工作原理光電傳感器在一般情況下，有三部分構成，它們分為：發送器、接收器和檢測電路。發送器對準目標發射光束，發射的光束一般來源于半導體光源，發光二極管(LED)、激光二極管及紅外發射二極管。光束不間斷地發射，或者改變脈沖寬度。接收器有光電二極管、光電三極管、光電池組成。在接收器的前面，裝有光學元件如透鏡和光圈等。在其后面是檢測電路，它能濾出有效信號和應用該信號。此外，光電開關的結構元件中還有發射板和光導纖維。光電傳感器的技術應用光電傳感器由于反應速度快，能實現非接觸測量，而且精度高、分辨率高、可靠性好，加之光電傳感器具有體積小、重量輕、功耗低、便于集成等優點，是目前產量最多、應用最廣的傳感器之一，廣泛應用于軍事、宇航、通信、智能家居、智能交通、安防、LED照明、玩具、檢測與工業自動化控制等多種領域。隨著科學技術的發展，光電傳感器會使我們的生活更加方便。
-
-

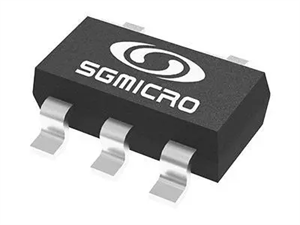

圣邦微電子SGM41570榮獲年度最佳電源管理芯片
