VISHAY/威世VOMDA1271T車用MOSFET驅動器的介紹、特性及應用領域

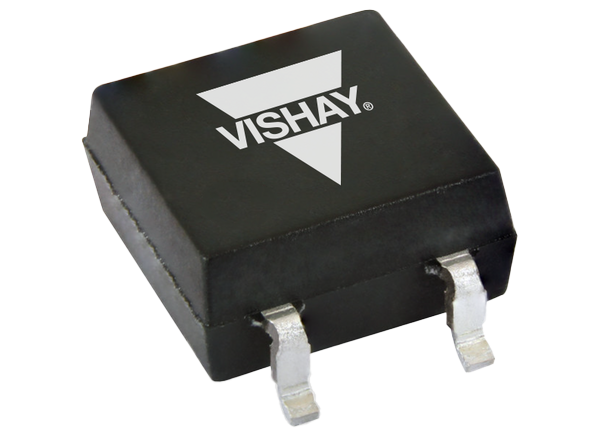

VISHAY/威世 VOMDA1271T車用MOSFET驅動器可為驅動隔離柵低壓初級側的紅外發射器內部電路提供所需的所有電流。這款汽車級光隔離MOSFET驅動器不需要電源提供VCC。VISHAY/威世 VOMDA1271T采用關斷電路來實現MOSFET的快速關斷。
特性
符合AEC-Q102標準
開路電壓為8.5V典型值，在IF= 10mA時
短路電流為15μA典型值，在IF= 10mA時
隔離測試電壓為3750VRMS
工作溫度范圍：-40°C至+125°C
應用
汽車預充電繼電器
能量墻充電器
柵極驅動器，用于高壓MOSFET
BMS
定制固態繼電器

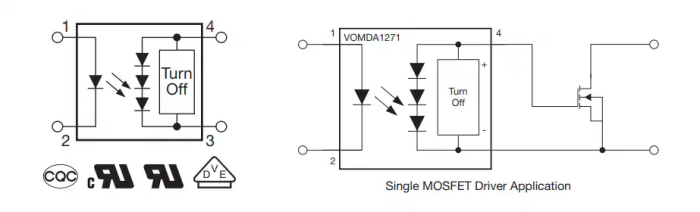

引腳分配應用

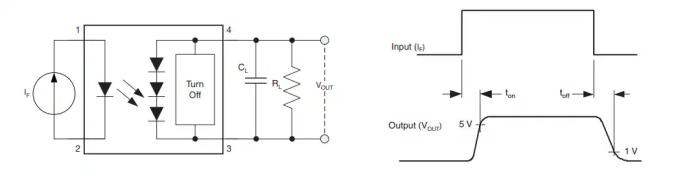

TON、TOFF測試電路和波形
信息圖
