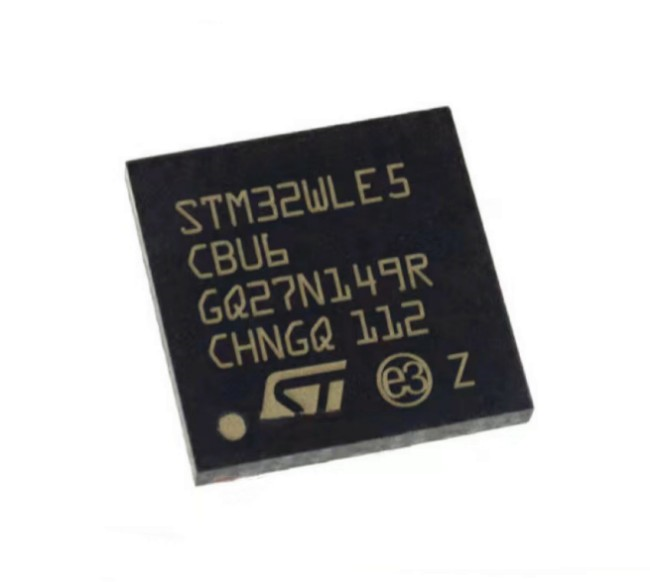

STM32WLE5/E4xx遠程無線和超低功耗器件內嵌有功能強大且符合LPWAN標準的超低功耗無線電解決方案，并支持以下調制：LoRa?、(G)FSK、(G)MSK和BPSK。

LoRa?調制僅在STM32WLx5xx中提供。

這些器件基于高性能Arm?Cortex?-M4 32位RISC內核（工作頻率可達48 MHz），旨在實現超低功耗。該內核具有一組DSP指令和一個旨在提高應用安全性的獨立存儲器保護單元 (MPU)。

這些器件內嵌有高速存儲器（最高256 KB的Flash存儲器、最高64 KB的SRAM），以及種類繁多的增強型I/O和外設。

這些器件還為嵌入式Flash存儲器和SRAM嵌入了多種保護機制，分別是：讀保護、寫保護、專有代碼讀保護。

這些器件提供了一個12位ADC、一個12位DAC用于低功耗采樣及保持、兩個超低功耗比較器以及一個相關的高精度參考電壓發生器。

這些器件內嵌有一個帶有32位亞秒喚醒計數器的低功耗RTC、一個16位單通道定時器、兩個16位四通道定時器（支持電機控制）、一個32位四通道定時器以及三個16位超低功耗定時器。

此外，這些器件還內嵌有兩個DMA控制器（每個控制器7個通道），可使用DMAMUX1進行靈活的DMA通道映射，并支持在存儲器（Flash存儲器、SRAM1和SRAM2）與外設之間構建任何傳輸組合。

這些器件還具有以下標準與高級通信接口：兩個USART接口（支持LIN、智能卡、IrDA、調制解調器控制和ISO7816標準）、一個低功耗UART接口 (LPUART)、三個I2C接口 (SMBus/PMBus)、兩個SPI接口（最高工作頻率為16 MHz，其中有一個支持I2S），以及用于處理器固件進程同步的信號量。

其工作溫度/電壓范圍是–40 °C至+105 °C（無線電為+85 °C），其供電電壓范圍是1.8 V至3.6 V。這些器件均提供一組全面的節能模式，支持用戶實現低功耗應用設計。

這些器件集成了高效SMPS降壓轉換器以及ADC、DAC和比較器模擬輸入的獨立電源。

VBAT專用電源允許備份LSE 32.768 kHz振蕩器、RTC和備份寄存器。即使主VDD不存在，這些器件也可通過類似CR2032的電池、超級電容器或小型可充電電池為這些功能供電。

特性

包含意法半導體先進的專利技術

無線電

頻率范圍：150 MHz至960 MHz

調制：LoRa?、(G)FSK、(G)MSK和BPSK

接收靈敏度：2-FSK為-123 dBm（速度為1.2 Kbit/s），LoRa?為-148 dBm（頻率為10.4 kHz時，擴頻因子為12）

發射器高可編程輸出功率，最高+22 dBm

發射器低可編程輸出功率，最高+15 dBm

用于優化匹配、濾波和巴倫的集成無源器件 (IPD) 配套芯片，在一個非常緊湊的解決方案中涵蓋了每個封裝和主要用例（22 dBm @ 915 MHz、14 dBm @ 868 MHz和17 dBm @ 490 MHz）

符合以下射頻規定：ETSI EN 300 220、EN 300 113、EN 301 166、FCC CFR 47第15、24、90部分，以及日本的ARIB STD-T30、T-67、T-108等等

與LoRaWAN?、Sigfox?、W-MBus等（完全開放式無線片上系統）標準化或專有協議相兼容

超低功耗平臺

1.8 V至3.6 V電源

-40°C至+105°C溫度范圍

關斷模式：31 nA (VDD = 3 V)

待機 (+ RTC) 模式：360 nA (VDD = 3 V)

停止2 (+ RTC) 模式：1.07 μA (VDD = 3 V)

主動模式MCU：< 72 μA/MHz (CoreMark?)

主動模式RX：4.82 mA

主動模式TX：15 mA @ 10 dBm和87 mA @ 20 dBm (LoRa?125 kHz)

核心

在Flash存儲器中實現零等待狀態運行性能的自適應實時加速器（ART加速器）、主頻高達48 MHz，具有MPU和DSP指令集

1.25 DMIPS/MHz (Dhrystone 2.1)

32位Arm?Cortex?-M4 CPU

安全和身份識別

AES 256位硬件加密

真隨機數發生器 (RNG)

針對讀/寫操作提供扇區保護（PCROP、RDP和WRP）

CRC計算單元

唯一設備標識符（符合IEEE 802-2001標準的64位UID）

96位唯一晶片標識符

硬件公鑰加速器 (PKA)

供電和復位管理

高效率的嵌入式SMPS降壓轉換器

SMPS至LDO智能開關

超級安全的低功耗BOR（欠壓復位），有5個可選閾值

超低功耗POR/PDR

可編程電壓檢測器 (PVD)

帶RTC和20x32位備份寄存器的VBAT模式

時鐘源

32 MHz晶振

TCXO支持：可編程供電電壓

帶校準功能的32 kHz RTC振蕩器

經工廠調校的16 MHz高速內置RC (± 1 %)

內部低功耗32 kHz RC

多速低功耗100 kHz至48 MHz內置RC

用于CPU、ADC和音頻時鐘的PLL

存儲器

最大256 KB的Flash存儲器

最大64KB的RAM

20x32位備份寄存器

支持USART和SPI接口的自舉程序

支持OTA（無線）固件更新

針對讀/寫操作提供扇區保護

豐富的模擬外設（最低1.62 V）

12位ADC 2.5 Msps，硬件過采樣時最高16位，轉換范圍可達3.6 V

12位DAC、低功耗采樣及保持電路

2個超低功耗比較器

系統外設

用于處理器固件進程同步的信號量

控制器

2個DMA控制器（每個控制器7個通道），支持ADC、DAC、SPI、I2C、LPUART、USART、AES和定時器

2個USART（ISO 7816，IrDA，SPI）

1個LPUART（低功耗）

2個SPI 16 Mbit/s（其中有1個支持I2S）

3個I2C (SMBus/PMBus?)

2個16位1通道定時器

1個16位4通道定時器（支持電機控制）

1個32位4通道定時器

3個16位超低功耗定時器

1個帶有32位亞秒喚醒計數器的RTC

1x獨立系統定時器

1個獨立看門狗

1個窗口看門狗

最多43個I/O、最大耐壓為5V

開發支持

串行線調試 (SWD)、JTAG

所有封裝均符合ECOPACK2標準

電路原理圖

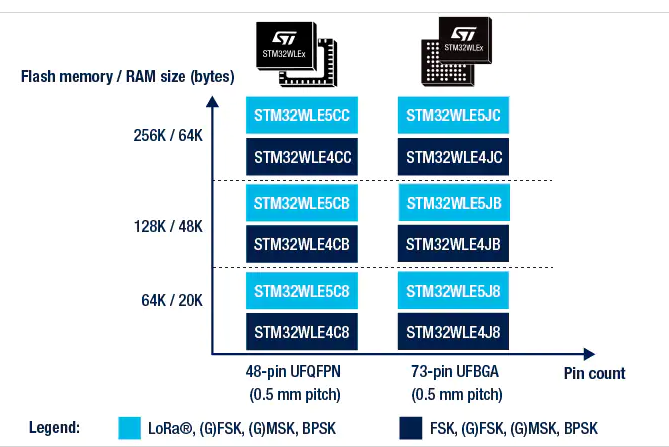

STM32WLEx產品信息
