佳能公司推出納米壓印半導體制造設備,執行電路圖案轉移

來源:佳能| 發布日期:2023-10-17 15:15

佳能宣布推出FPA-1200NZ2C納米壓印半導體制造設備,該設備執行電路圖案轉移,這是最重要的半導體制造工藝。

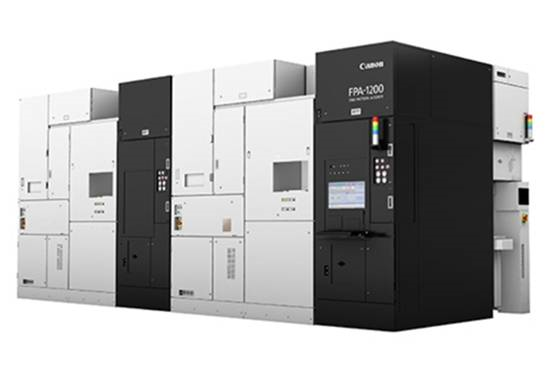

FPA-1200NZ2C

據悉,除了現有的光刻系統外,佳能還將采用納米壓印(NIL)技術的半導體制造設備推向市場,擴大其半導體制造設備陣容,以滿足從最先進的半導體設備到現有設備的廣泛需求。
佳能官方介紹稱,其NIL技術可實現最小線寬14nm的圖形化,相當于生產目前最先進的邏輯半導體所需的5nm節點。隨著掩模技術的進一步改進,納米壓印光刻有望實現最小線寬為10nm的電路圖案,相當于2nm節點。此外,新產品采用新開發的環境控制技術,可抑制設備內細顆粒污染,使精細復雜電路的形成成為可能,有助于制造尖端半導體器件。
