MOS管，全稱為金屬-氧化物-半導體場效應晶體管，或者稱是金屬-絕緣體-半導體，是一種常見的半導體器件。根據其工作電壓的不同，MOS管主要可分為高壓MOS管和低壓MOS管。

高壓MOS管和低壓MOS管的主要區別在于工作電壓范圍、反應速度以及應用場景。

首先，從電壓角度來看，高壓MOS管的電壓范圍在400V至1000V之間，而低壓MOS管則在1V至40V左右。這種電壓的不同也決定了他們所應對的場景不同。高壓MOS管常用于那些需要高電壓環境下具備低導通電阻和高耐壓能力的電路，例如電源和電能控制器。低壓MOS管則適用于那些工作電壓較低的場景，如移動設備、低功耗電路和數據處理應用。

其次，不同的電壓等級也會影響MOS管的反應速度。一般來說，高壓MOS管的反應速度要比低壓MOS管慢。其原因是，當工作電壓增高時，MOS管的結電容會變大，導致充電慢，即開通的速度變慢。

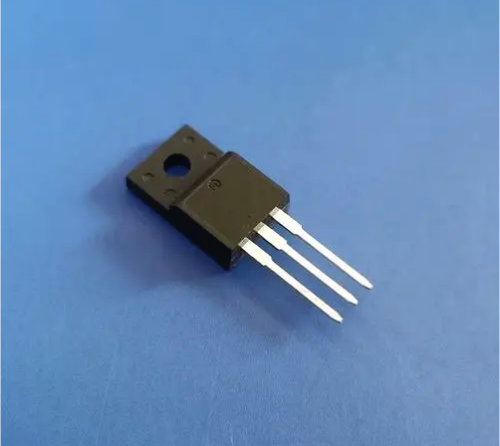

此外，低壓MOS管與高壓MOS管的封裝也有所不同。低壓MOS管一般以貼片式為主，用量較大，廣泛應用于消費類電子產品的保護板上。相比之下，高壓MOS管的電壓較高，通常以500V、600V、650V等為常規值，現在已經有超結MOS達到1000V、1200V、1600V的產品出現。

總的來說，高壓MOS管和低壓MOS管因其不同的電壓等級和應用環境，具有不同的特性和應用。在選擇時，應根據具體的電路需求和工作環境來決定使用哪種類型的MOS管。
