AD74115H是一款軟件可配置的單通道輸入/輸出設備，用于工業控制應用。AD74115H集成在單片上，提供廣泛的使用案例。這些使用案例包括模擬輸出、模擬輸入、數字輸出、數字輸入和電阻溫度檢測器（RTD）和熱電偶測量的功能。AD74115H還有一個集成HART調制解調器。使用一個串行外圍接口（SPI）處理所有與設備的通信，包括與HART調制解調器的通信。可通過SPI或通用輸入和輸出（GPIO）引腳來評估數字輸入和數字輸出，來支持更高速的數據速率。

該設備配備一個16位Σ-Δ模數轉換器（ADC）和一個14位數模轉換器（DAC）。AD74115H包含一個高精度2.5 V片上基準電壓源，可用作DAC和ADC的基準。

通過ADP1034配套產品提供電源和隔離。ADP1034和AD74115H一起使用時，正模擬電源AVDD上具備可編程功率控制（PPC），實現最終應用中的優化功率解決方案。如果需要單極功能，可以啟用一個片上充電泵。

AD74115H優勢和特點

單通道軟件可配置的輸入/輸出

多個可配置模式采用一個引腳

電壓輸入

電流輸入

電壓輸出

電流輸出

數字輸入

數字輸出

2線、3線或4線RTD測量

熱電偶測量

面向引腳的螺絲端子能夠承受過壓，無論是否通電

輔助高電壓感應引腳

10ppm°參照溫度系數

具有可選50 Hz和60 Hz抑制性能的16位Σ-ΔADC

14 位單調 DAC

單極和雙極能力

集成式HART調制解調器

片內診斷，包括開路和短路檢測

內部溫度傳感器，精度為 ±5°C

兼容 SPI

寬電源電壓范圍

可編程電源控制

溫度范圍：?40°C 至 +105°C

48 引腳 LFCSP

AD74115H應用

隔離工業控制系統

過程控制

工廠自動化

樓宇控制系統

AD74115H封裝引腳圖

AD74115H功能框圖

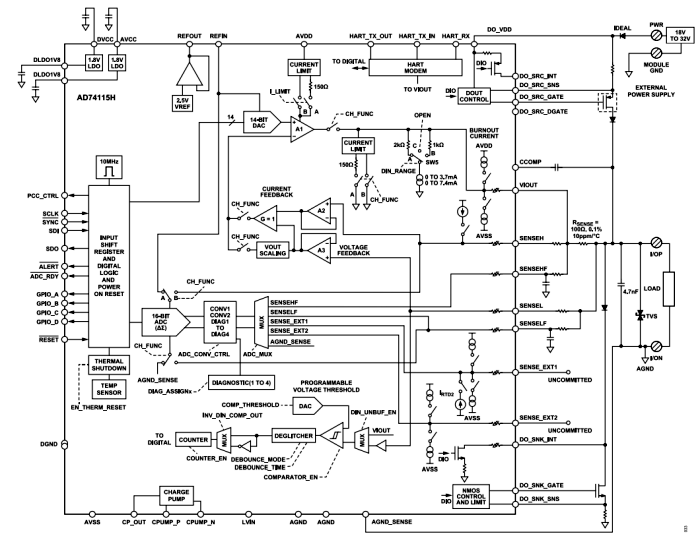

AD74115H工作原理圖
